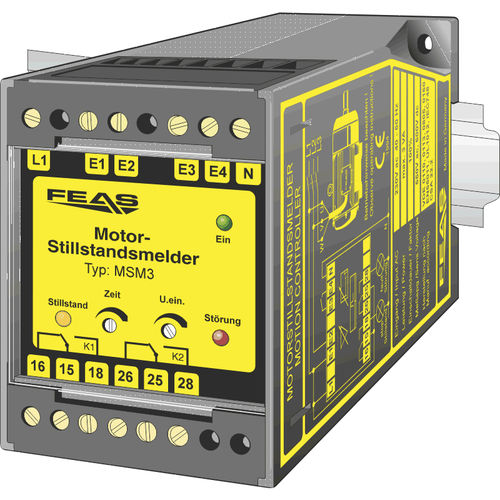

Controlador de movimiento DC MSM3

ACpara paredpara motor

Todo motor eléctrico genera una tensión cuando se apaga, que depende del magnetismo residual en el motor y de su velocidad de giro en ese momento. Esta tensión inducida del generador está relacionada con la tasa de cambio de velocidad del campo magnético que rodea los bobinados del estator y del rotor y con el número real de vueltas de las bobinas. Esta tensión inducida, que puede proceder de un motor trifásico de CA o CC, es analizada por el monitor de parada. Es decir, se controla la tensión del generador de deceleración de un motor eléctrico para indicar, por ejemplo, que el motor está parado. Este análisis puede realizarse de forma continua o con retardo. Para ello, el nivel de tensión se mide mediante un circuito de entrada analógico con amplificador diferencial ajustable. A continuación, los indicadores y relés de monitorización se activan mediante una lógica de análisis digital, en función de la configuración del usuario. Reconocimiento de parada sin alternador tacométrico Apto para la mayoría de motores de CA y CC Monitorización continua con el motor en marcha Alta sensibilidad de entrada Lógica de análisis digital Utilizable como detector de tensión Tensión CC de entrada máx.: 600 voltios Tensión máx. de entrada de CA: 550 voltios Apto para zonas tropicales Seguridad según VDE, EN, UL, CSA Tensión de entrada (alimentación) - 230 VAC Tensión de entrada CC (circuito de derivación) - 600 VDC Tensión CA de entrada (circuito de derivación) - 550 VCA Rango de ajuste (punto de conmutación UOn): - 20 mV - 3,0 V Margen de ajuste (tiempo de marcha en inercia del motor): - 0,1s - 20s Temperatura de funcionamiento: - -30°C / +70°C Dimensiones (AnxAlxPr): - 55,0 x 75,0 x 110,0 mm Peso: - 0,55 kg Montaje: - Sobre raíles según DIN 46277 o en pared con tornillos
