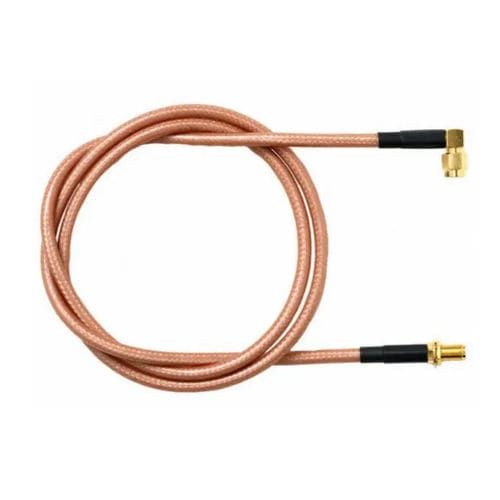

Ensamblaje de cables de coaxial RG142

monoconductor

Construcción : Conductor interior Acero revestido de cobre plateado(SCCS) Φ0,94 mm Dieléctrico Sólido PTFE Φ2,95 ± 0,05mm Conductor exterior(pantalla 1) Cobre plateado 112 x 0,13 mm Cobertura del apantallamiento 96% Conductor exterior(pantalla 2) Cobre plateado 112 x 0,13 mm Cobertura del apantallamiento 96% Cubierta exterior FEP Φ4.95 mm Características eléctricas y mecánicas Impedancia 50±3 Ohm Capacitancia nominal 95,4 pF/m Velocidad de propagación 70% Resistencia de aislamiento >2000 Mohm.Km Resistencia del conductor interior 63,3 Ohm/Km Resistencia del conductor exterior 7,5 Ohm/Km Tensión de prueba/operación (máx.) 5,0 KV/1,9 KV Rango de temperatura de funcionamiento -55... Conductor interior - Acero revestido de cobre plateado (SCCS) - Φ0,94 mm Dieléctrico - PTFE sólido - Φ2,95 ± 0,05 mm Conductor exterior (pantalla 1) - Cobre plateado - 112 x 0,13 mm Cobertura del apantallamiento - - 96 Conductor exterior (pantalla 2) - Cobre plateado - 112 x 0,13 mm Cobertura del apantallamiento - - 96 Cubierta exterior - FEP - Φ4,95 mm Características eléctricas y mecánicas Impedancia - 50±3 Ohm Capacidad nominal - 95,4 pF/m Velocidad de propagación - 70% Resistencia de aislamiento - >2000 Mohm.Km Resistencia del conductor interior - 63,3 Ohm/Km Resistencia del conductor exterior - 7,5 Ohm/Km Tensión de prueba/operativa (máx.) - 5,0 KV/1,9 KV Temperatura de funcionamiento - -55 °C - +200 °C Peso del cobre - 47,0 Kg/Km Peso del cable (aprox.) - 80,0 Kg/Km fectividad - 100-900 MHz
