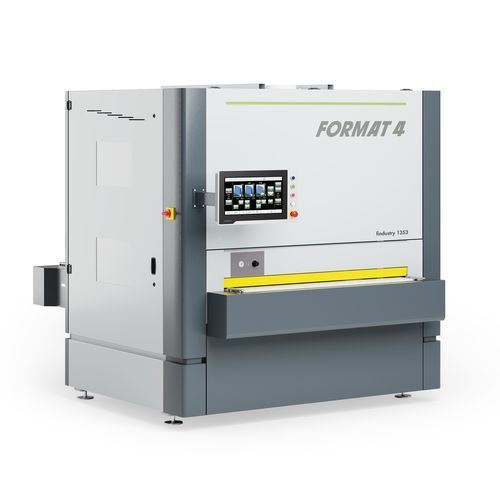

Lijadora de rodillos findustry 1353

de banda anchaestacionariaeléctrica

Resumen
Las lijadoras de banda ancha FORMAT4 findustry (modelos 1352 | 1353 | 1354) son máquinas industriales modulares, configurables para requisitos de producción específicos. Las máquinas pueden equiparse con dos, tres o cuatro unidades de proceso para adaptar la máquina a la aplicación y asegurar la calidad de superficie y el rendimiento de producción.

Confort de uso / Control
La máquina dispone de un control 18" smartouch con brazo giratorio para manejo intuitivo. La altura de entrada se ajusta en incrementos de 0,1 mm. La medición automática de espesor opcional (TDP) y la medición de espesor inalámbrica facilitan la puesta a punto. La altura fija de la mesa de alimentación es de 900 mm para una manipulación ergonómica e integración sencilla en líneas de producción.

• Pantalla 18" smartouch con brazo giratorio
• 100 espacios de memoria de programas
• Control de unidades, ajuste de velocidad de avance, ajuste de altura de lijado en pasos de 0,1 mm
• Ajuste de parámetros de almohadillas de lijado, intervalos de mantenimiento y mensajes de error en texto claro

Configuración & Módulos
El diseño modular permite configuraciones a medida con variedad de unidades de procesamiento y paquetes de acabado. Módulos y opciones típicos incluyen agregados de rodillo de contacto, cabezal cepillador/cutterblock, unidad de lijado combinada, unidad Superfinish, unidades de almohadilla de lijado (EP/ESC), agregados de lijado de banda transversal, unidad de lijado planetaria, zapatas de presión, mesa de vacío, extensiones de mesa con rodillos, mesa de alimentación con altura fija y equipo de cepillado. La medición de espesor inalámbrica y la opción Thickness Detection Professional (TDP) permiten un control de altura automático y de alta precisión.

• Equipable modularmente con 2 / 3 / 4 unidades según el modelo
• Opciones: cabezal cutterblock, unidad Superfinish, agregado de lijado de banda transversal, unidad planetaria, equipo de cepillado
• Zapata de lijado segmentada electro-neumática "silicon-Tec" para optimizar la presión de lijado
• Almohadillas de lijado electro-neumáticas para evitar lijar a través de chapados

Variantes de modelo (comparación)
Diferencias clave por modelo:

• findustry 1352 — equipado modularmente con dos unidades (ej.: unidad de banda transversal, módulo de rodillos de contacto, unidad combinada, Superfinish, unidades de almohadilla, cutterblock)
• findustry 1353 — equipado modularmente con tres unidades (unidad de banda transversal, módulo de rodillos de contacto, unidad combinada, Superfinish, unidades de almohadilla, cutterblock)
• findustry 1354 — equipado modularmente con cuatro unidades (unidad de banda transversal, módulo de rodillos de contacto, unidad combinada, Superfinish, unidades de almohadilla, cutterblock)

Rendimiento & Avance
Figuras de rendimiento y parámetros de avance relevantes para la planificación:

• Rango de altura de lijado (máquina): 3–170 (200) mm
• Ancho de lijado: 1.350 mm
• Velocidad de avance: variable — típicamente 2,8–20 m/min
• Velocidad de corte unidad Superfinish: 2,4–19 m/s; banda 1370 x 2620 mm
• Velocidad de corte agregado de banda transversal: 3–22 m/s; banda 150 x 5000 mm

Detalles importantes / Puntos destacados

• Rendimiento industrial con alta modularidad para cumplir objetivos de acabado y eficiencia
• Altura de mesa de alimentación fija (900 mm) y mesa alimentadora para trabajo ergonómico
• Opción de mesa de vacío para piezas finas, pequeñas o lisas
• Extensiones de mesa con rodillos disponibles para entrada y salida
• Zapatas de presión para presión uniforme y reducción de la longitud mínima de piezas
• Medición de espesor inalámbrica para medir antes de la máquina y transferencia inalámbrica de datos

Detalles (componentes & funciones)

• Agregado de rodillo de contacto: rodillo perfilado (D = 180 mm, dureza 85° shore) para calibración precisa
• Cabezal cutterblock: opcional como primera unidad para alto rendimiento de corte; activación vía control central
• Agregado de almohadilla de lijado: almohadilla electro-neumática que baja a la altura exacta para evitar lijar a través de chapados
• Unidad de lijado combinada: diámetro de rodillo 140 mm para calibrado de madera maciza; adecuada para lijado intermedio de barnices
• Zapata segmentada electro-neumática "silicon-Tec": ancho de segmento 27 mm, tecnología de silicona, presión ajustable en incrementos de 0,1 bar
• Unidad Superfinish: recubrimiento de fieltro (banda en espiga) para presión de lijado más suave en superficies barnizadas/alto brillo; oscilación electro-neumática de la banda
• Agregado de banda transversal: equipo estándar para superficies barnizadas/alto brillo; elimina fibras levantadas que cruzan la veta
• Unidad planetaria LACQUER: sistema de cepillos planetarios para acabado fino en vetas cruzadas
• Zapata de presión: presión uniforme contra la mesa de avance para piezas finas y reducción de longitud mínima
• Control 18" smartouch: brazo giratorio, 100 memorias de programa, ajuste de velocidad de avance, altura de lijado en pasos de 0,1 mm
• Medición de espesor inalámbrica: medición automática transferida inalámbricamente; profundidad de lijado regulada por rueda de ajuste
• Opción Thickness Detection Professional (TDP): sensores de fibra óptica y láser para ajustar automáticamente la altura de paso deduciendo el material a retirar
• Mesa de alimentación con altura fija: velocidad de avance ajustable desde el panel de control (2,8–20 m/min)
• Mesa de vacío: sujeta piezas pequeñas/lisas/finas mediante orificios en la cinta de alimentación
• Extensiones de mesa con rodillos: extensiones de entrada y salida opcionales
• Equipo de cepillado: cepillado en el lado de salida opcional para limpieza, pulido o estructuración

Especificaciones técnicas

• Familia de producto: FORMAT4 findustry
• Modelo: findustry 1353 (variantes: 1352, 1354)
• Ancho de lijado: 1.350 mm
• Altura de lijado (ajustable): 3–170 (200) mm
• Velocidad de avance (variable): 2,8–20 m/min
• Unidades: configurables — 2 / 3 / 4 unidades (según modelo)
• Control: 18" smartouch con brazo giratorio, 100 memorias de programa, incrementos de altura 0,1 mm
• Altura estándar mesa de entrada: 900 mm
• Opciones: medición de espesor inalámbrica, Thickness Detection Professional (TDP), mesa de vacío, extensiones de mesa con rodillos, zapatas de presión, unidad Superfinish, agregado de banda transversal, unidad planetaria, equipo de cepillado
• Velocidad de corte unidad Superfinish: 2,4–19 m/s (banda 1370 x 2620 mm)
• Velocidad de corte banda transversal: 3–22 m/s (banda 150 x 5000 mm)
• Ancho de segmento de la zapata segmentada electro-neumática: 27 mm; presión ajustable en incrementos de 0,1 bar
