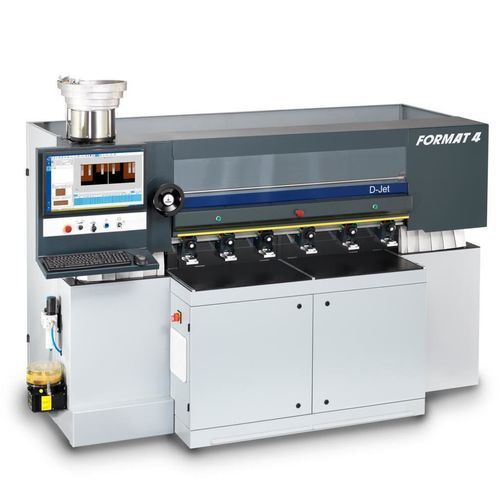

Centro de mecanizado CNC vertical D-Jet

para maderade taladrado

Descripción general
El Format4 D-Jet es un centro CNC de taladrado e inserción de espigas diseñado para la producción industrial de mobiliario con poco espacio o para uso independiente en talleres especializados. La máquina presenta una superficie reducida (aprox. 3,5 m²), funcionamiento pendular para alto rendimiento y opciones de automatización integradas.

Ventajas

• Control táctil 24" intuitivo para ejecución rápida de programas
• Procesamiento flexible de ensamblajes y conectores con módulos opcionales
• Superficie compacta que permite configuraciones de producción densas
• Operación pendular: hasta cuatro piezas procesadas simultáneamente
• Inserción automática de espigas/anclajes mediante alimentador oscilante de gran tamaño

Características clave

• Cabezal de taladrado DH6: 3 husillos verticales, 3 husillos horizontales, 1 sierra de ranurar en dirección X
• Operación pendular estándar con 2 áreas de trabajo; 4 áreas disponibles bajo pedido
• Sujetadores de pieza: 4 estándar (6 opcionales)
• Inserción automática de espigas/anclajes: alimentador oscilante; diámetros estándar 8 mm (opciones 5, 6, 10 mm); longitudes 20–40 mm; ajuste de longitud sin herramientas
• Lubricación central automática para los carros guía X, Y, Z y husillos de apoyo
• Mesa de trabajo en resina fenólica y extensiones de mesa disponibles para piezas grandes/pesadas
• Guiados lineales: guías endurecidas y pulidas con rodamientos de bolas recirculantes; eje X mediante cremallera curvada; Y/Z mediante husillo de bolas pulido
• Software F4®Integrate: F4Toolbox (biblioteca de herramientas), F4Create (CAM) y F4Operate (operación de máquina)
• Barra de pedal frontal ergonómica integrada

Operación / Área de trabajo

• Diseñado para operación pendular productiva (2 áreas estándar; 4 opcionales)
• Topes retráctiles permiten procesar hasta 2800 mm de largo/ancho y 80 mm de altura (área grande estándar hasta 1400 mm; ampliable a 2800 mm)
• Tamaños mínimos procesables en área grande: largo/ancho ≥ 20 mm, altura ≥ 10 mm

Aplicaciones

• Fabricación industrial de mobiliario como complemento a líneas CNC de nesting o como máquina independiente
• Procesamiento e inserción de diversos sistemas de espigas/anclajes y conectores especializados (p. ej. Lamello Clamex P, OVVO/Lockdowel) con unidades adicionales opcionales

Especificaciones técnicas

• Marca: Format4 (marca premium del grupo Felder)
• Modelo: D-Jet
• Superficie: aprox. 3,5 m² (diseño de ahorro de espacio)
• Cabezal de taladrado (DH6): 3 husillos verticales, 3 husillos horizontales, 1 sierra de ranurar en X
• Sujetadores: 4 estándar (6 opcionales)
• Inserción espigas/anclajes: alimentador oscilante automático; longitudes 20–40 mm; diámetro estándar 8 mm (opciones 5/6/10 mm)
• Dimensiones máximas de componentes: estándar hasta 1400 mm largo/ancho (opcional hasta 2800 mm), altura hasta 80 mm
• Dimensiones mínimas (área grande): 20 mm largo/ancho, 10 mm altura
• Mesa: resina fenólica; extensiones disponibles
• Control: pantalla táctil 24"; software F4®Integrate (biblioteca de herramientas, CAM, operación)
• Lubricación: lubricación central automática para guías X, Y, Z y husillos
• Guiados/Posicionamiento: guías lineales endurecidas y pulidas con rodamientos de bolas recirculantes; cremallera curvada en X; husillo de bolas pulido en Y/Z
• Opciones: 4 áreas de trabajo, unidades Lamello/Lockdowel/OVVO, extensiones de mesa y paquetes de automatización
