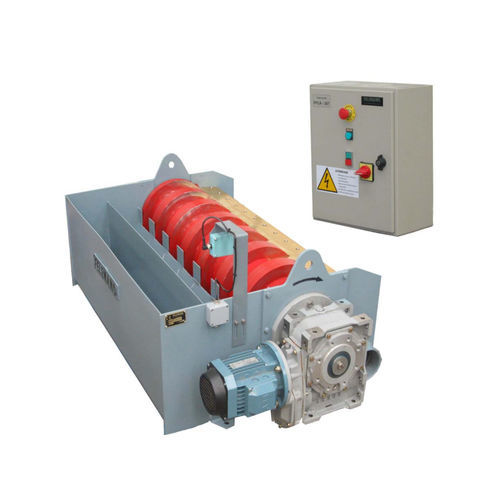

Separador de emulsión

magnético de rodillode procesoautomático

El liquido entra directamente al depésito (1 ) y fluye por (2) através de los potentes polos magnéticos quedando retenidas las parti'culas magnéticas que acompanan al tambor en su giro hasta el rascador (3). Este rascador présenta un ângulo ascendente con la horizontal por lo que las particulas quedan detenidas durante largo tiempo en el rascador hasta que al ser empujadas por la acumulaciôn de particulas llegan hasta el borde (4) y son evacuadas. Durante su estancia en el rascador van decantando y secando por lo que al ser evacuadas se encuentren prâcticamente El liquido limpiado rebosa por (6) siendo evacuado por cualquiera de los latérales del filtro. El rodillo magnético (5) esta normalmente inmôvil (no gira),las particulas magnéticas retenidas por los polos, formando un entramado o esponja magnética que retiene magnéticamente a las mâs pequenas particulas magnéticas que puedan circular. Ademâs y por filtraciôn mecânica, esta esponja o filtro, retiene la mayoria de las particulas no magnéticas circulantes. Las grasas,espumas, etc. se concentran en la superficie (8) y por adherencia son evacuadas junto con la esponja magnética. El nivel en (8) sube lentamente segün se tupe la esponja magnética. Cuando este nivel alcanza a la sonda (7), el rodillo gira aproximadamente unos 5°, permaneciendo de nuevo inmôvil. Los filtros se entregan con un equipo eléctrico de control suministrado en armario metâlico IP-54.
