Descripción del producto

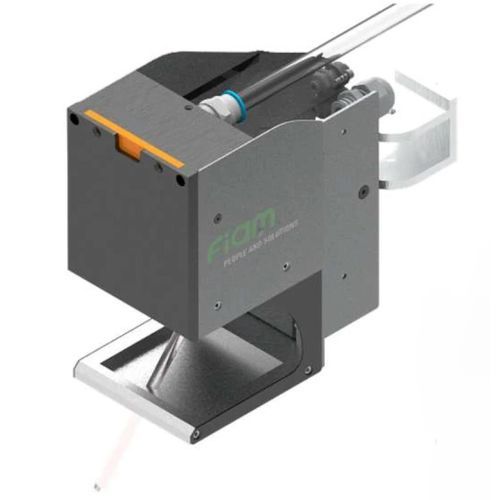

Diseñado para ser combinado con alimentadores de tornillos EasyDriver, el SCREW SUPPLY SYSTEM recoge y distribuye un número controlado de tornillos directamente en la mano del operario, reduciendo errores, simplificando la tarea y aumentando la productividad.

Ventajas

• Suministra automáticamente al operario el número correcto de tornillos
• Elimina la toma manual de tornillos de cajas o contenedores
• Reduce los tiempos de ciclo en puestos de atornillado manual
• Evita la pérdida de tornillos en la bancada o dentro de los componentes
• Mejora la ergonomía reduciendo movimientos repetitivos y fatiga
• Disminuye el riesgo de olvidos y errores de ensamblaje
• Reduce la necesidad de supervisión continua por parte del operario (fatiga mental, ergonomía cognitiva)

Cómo funciona
El Screw Supply System recibe los tornillos del alimentador y los acumula en una cámara dedicada. Cuando la mano del operario se acerca al área de recogida, un sensor óptico detecta la presencia y activa automáticamente la liberación de la cantidad programada de tornillos directamente en la palma. Un LED integrado en el área de recogida indica el estado del sistema:

• Verde fijo: recogida disponible
• Verde intermitente: espera de confirmación de recogida
• Amarillo fijo: alimentación de tornillos en curso
• Rojo intermitente: recogida rechazado
• Apagado: sistema inactivo

Configuración completa

• Alimentador de tornillos EasyDriver
• Interfaz de conexión entre alimentador y Screw Supply System, instalable también lateralmente para reducir el espacio ocupado
• Screw Supply System para la distribución controlada de tornillos en la mano del operario
• Kit de personalización según el tornillo utilizado, que incluye componentes dedicados

Modos de operación

• MANUAL: mantiene un número fijo de tornillos por dispensación con posibilidad de modificación; ofrece alta flexibilidad operativa y tiempos de ciclo reducidos.
• AUTOMÁTICO: permite automatizar completamente la secuencia de distribución de tornillos, con cantidades configurables por cada ciclo de ensamblaje e integración total con el flujo productivo; requiere la correcta configuración de los programas entre la unidad de control y el PLC del alimentador para un funcionamiento coherente.

Aplicaciones

• Ensamblajes con número fijo de tornillos
• Estaciones manuales de alta repetitividad
• Procesos que requieren alta fiabilidad operativa
• Aplicaciones con necesidades de control Poka Yoke
• Líneas de producción orientadas a la mejora ergonómica y reducción de errores

Datos técnicos

• Modelo: SCREW SUPPLY SYSTEM 30 / 60
• Código: Bajo petición
• Dimensiones (mm): L 240,5 x P 98 x H 188,5 / L 346,5 x P 98 x H 188,5
• Para herramientas/unidades: Destornilladores
• Para tornillos L (mm): máx. 30 mm / máx. 60 mm
• Tipo de tornillo: Máx. 30 mm / Máx. 60 mm

Características técnicas / especificaciones

• Hasta 8 programas configurables, cada uno con un número distinto de tornillos dispensables
• Gestión mediante PLC o servidor web
• Instalable directamente en la mesa de trabajo o fijado a los perfiles de la estación mediante la junta articulada suministrada
• Dos modos de operación: Manual y Automático
• Sensor óptico para detección de la mano y activación de la dispensación
• LED integrado para indicación del estado del sistema (verde/amarillo/rojo/apagado)
• Solución Poka Yoke compacta y de reducido tamaño
• Compatible y diseñada para ser combinada con los alimentadores de tornillos EasyDriver
• Disponible también como dispositivo autónomo para integrar en alimentadores o sistemas de atornillado existentes
