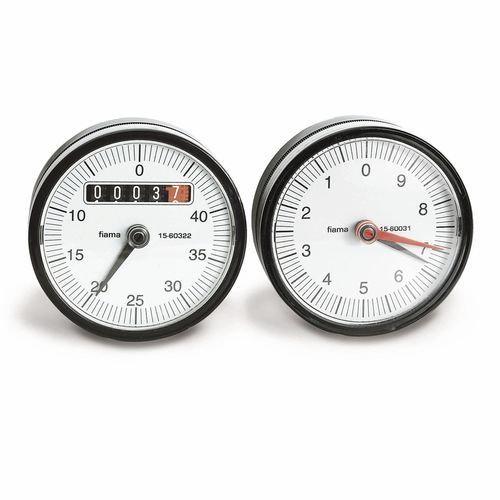

Indicador de posición I90

analógicopara montaje sobre panelcon volante

Estos instrumentos se colocan en volantitos de maniobra, para medidas de regulación (ángulos, desplazamientos etc.): poseen sobre la visera frontal un tornillo de regulación de la medida. Se montan a presión directamente en la sede del volantito. • Caja en tecnopolímero. Visera frontal en policarbonato transparente antigolpe. Protección IP64. Temperatura 80°C máx. • I90-I90F: la indicación de la medida sobre el cuadrante de control está suministrada por dos agujas; la aguja roja realiza una vuelta completa a cada revolución del árbol de mando y contemporáneamente la aguja negra cumple una fracción de vuelta. La relación del indicador es el número de vueltas necesarias a la aguja negra para cumplir una vuelta completa del cuadrante. • IN90-IN90F: con indicación analógico-digital: la lectura se hace sobre un numerador a 5 cifras (cifra roja para indicar los décimos) y sobre un cuadrante de control graduado. La aguja cumple una vuelta completa a cada giro del árbol de mando, con lectura de los valores decimales. • Los indicadores a reacción gravitacional I90 y con numerador IN90 son aptos a árboles horizontales o poco inclinados. Se pueden suministrar con los volantitos P100L, P125P, P150P, P175P, P200P (➜ ver sec. "P-P P-F" en el menú desplegable de la izquierda). • Los indicadores a reacción fija I90F y con numerador IN90F se montan sobre árboles con cualquier posición. Se suministran siempre con los volantitos P100FL, P125FP, P150FP, P175FP, P200FP (➜ ver sec. "P-P P-F" en el menú desplegable de la izquierda).
