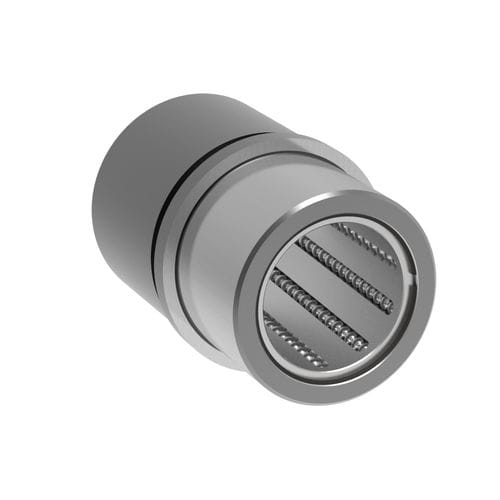

Casquillo de recirculación de bolas 2081.69. .1

El casquillo de bola circulante se emplea cuando se recorren grandes trayectos (carreras). Este queda limitado únicamente por las condiciones de instalación. Frente a guías con jaula de bolas, debe observarse sin embargo el coeficiente de carga dinámica (C) más reducido. A pesar del número elevado de carriles de bolas, interviene una menor cantidad de bolas. Para una vida útil óptima, se recomienda un trayecto (carrera) de tres veces la longitud del casquillo de bola circulante (3 x l1). MATERIAL: Casquillo: - Acero, templado 62 ± 2 HRC Soporte de bola: - Aluminio Bolas: - Acero, endurecido, según DIN 5401 EJECUCIÓN: Superficie del diámetro del alojamiento en rectificado fino. NOTA: La fijación se efectúa con 3 bridas de sujeción, a partir de Ø d1 = 38 con 4 bridas de sujeción que se incluyen en el volumen de suministro (Código: 207.45 - brida de sujeción incluido tornillo DIN 6912, M6x20, cabeza del tornillo Ø 13). ☛ Véanse las combinaciones de guiados adecuadas en la matriz de selección ☛ Cálculo de vida útil y coeficiente de carga dinámica ☛ Instrucciones de montaje / Tablas de medidas Casquillos de bolas circulantes solo con columna de guía en color rojo = .30 combinables.
