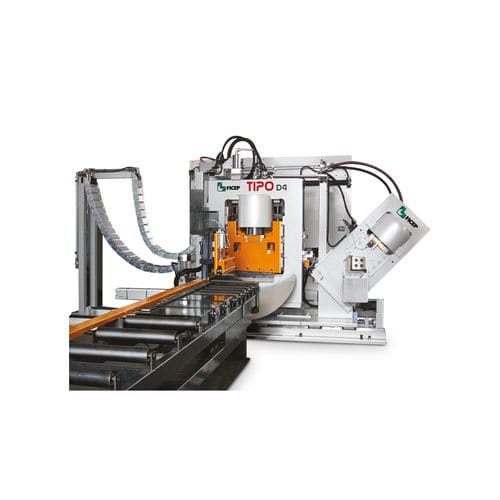

Línea de punzonado para CNC TIPO D4

hidráulicapara perfiles planosde cizallado

Línea automática de punzonado, taladrado, cizallado y corte térmico CNC para pletinas La fabricación en acero estructural requiere un número diverso de elementos de detalle diseñados para conexiones, refuerzos, placas de extremo, placas de testa y mucho más. Estos componentes de construcción varían en gran medida en grosor, anchura y perfil. Debido a su versatilidad, la Tipo D4 es la máquina ideal para satisfacer todas las necesidades de fabricación. UNIDAD DE PUNZONADO El sistema de base Tipo D4 tiene capacidad de punzonado con cuatro u ocho estaciones de punzonado, cada una con una fuerza de 1100 kN (124 toneladas americanas). UNIDAD DE CIZALLADO Una cizalla de corte único con sistemas de sujeción especiales para ofrecer la máxima precisión de cizallado. Todas las hojas de cizallado se fabrican internamente para garantizar la mejor calidad y una vida útil más prolongada. UNIDAD DE MARCADO El marcado de las piezas se genera con una unidad de marcado de discos giratorios controlada por CNC con caracteres alfanuméricos. UNIDAD DE TALADRADO Las unidades de taladrado están equipadas con un cabezal ISO40 y un sistema de alimentación servo/motor de piñón y cremallera controlado por CNC. CAMBIADOR AUTOMÁTICO DE HERRAMIENTAS La unidad de taladrado está equipada con un sistema de cambiador automático de herramientas de cuatro posiciones para cambiar rápidamente las herramientas. GRUPO DE PROCESAMIENTO DE ANGULARES Existe equipo opcional está disponible para el procesamiento de angulares además de pletinas. Esta opción incluye una segunda cizalla y una estación de punzonado adicional.
