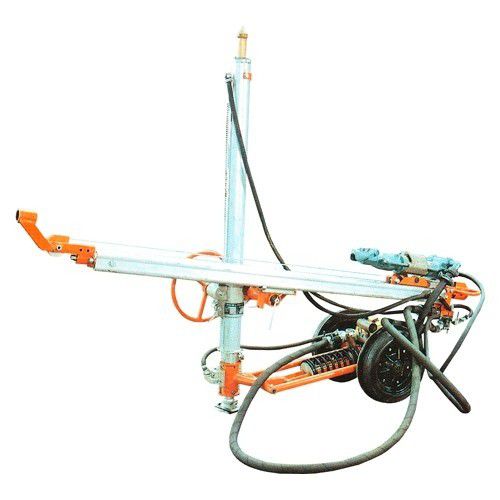

Unidad de perforación rotativa VS-1

El sistema de perforación VS-1 está diseñado para perforar barrenos cortos con diámetros de hasta 50 mm y una longitud máxima de 12 m. El conjunto está recomendado para perforar barrenos para voladuras cuando se utiliza la tecnología de anclaje en la industria de la construcción subterránea, la industria minera, la rehabilitación de construcciones de hormigón, etc. El tamaño del sistema de perforación lo hace ideal para su uso en lugares pequeños y de difícil acceso. Principio de funcionamiento El sistema de perforación consta de una columna de refuerzo en la que se fija un soporte para guiar el martillo perforador, que está equipado con un chasis de dos ruedas para facilitar su manejo. En la parte trasera del soporte se encuentra el controlador que contiene los principales elementos de control. La columna de arriostramiento del sistema de perforación está formada por un cilindro neumático con doble área efectiva en la dirección de expulsión del vástago. Sobre el cilindro neumático de arriostramiento se encuentra un cilindro neumático móvil de simple efecto en el que el manguito se desplaza sobre un peine dentado con la consola de sujeción de la montura. El soporte de perforación consiste en un conjunto conectado en serie de dos cilindros neumáticos. El cilindro neumático principal consiste en el cuerpo de la montura donde el martillo perforador se desplaza por la parte superior. El cilindro neumático auxiliar situado en el lateral del soporte provoca el movimiento longitudinal necesario del soporte en la dirección de perforación. El soporte puede inclinarse sobre la consola en cualquier ángulo. El panel de control del sistema de perforación permite el control centralizado de todas las funciones. El conjunto de perforación está diseñado para que pueda ser manejado por un solo empleado.
