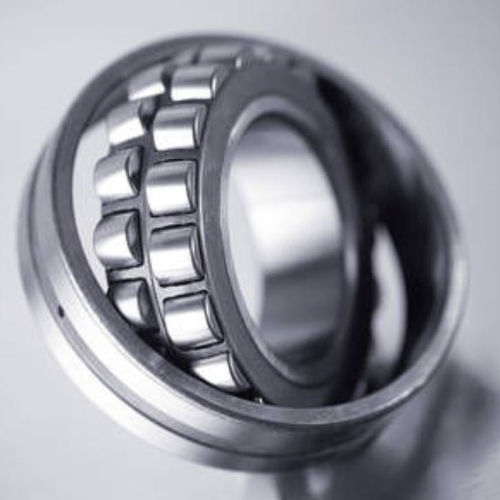

Rodamiento de rodillos esféricos 213 series

de dos hilerasde acerode alta temperatura

Los rodamientos de rodillos a rótula tienen elementos rodantes formados esféricamente en dos hileras que ruedan en un anillo exterior esférico. Las pistas de rodadura del anillo interior están inclinadas hacia los elementos rodantes para asegurar el apoyo de los rodillos. La forma esférica hueca de la pista de rodadura del anillo exterior permite que el anillo interior gire hacia fuera y compense hasta cierto punto los problemas de desalineación del eje. El juego de un rodamiento se identifica mediante su marca C (C0, C2, C3 ...). C0/CN: clase de juego del rodamiento estándar. Esta marca suele omitirse. C2: juego del rodamiento menor que el estándar C3: juego del rodamiento superior a C0/CN C4: juego del rodamiento mayor que C3, en particular para máquinas vibratorias y rodamientos de cribas vibratorias C5: juego del rodamiento mayor que C4, utilizado en particular en rodamientos de alta temperatura. Los rodamientos de rodillos a rótula se fijan al eje mediante un manguito de fijación o un manguito de desmontaje. El par de apriete debe respetarse de forma que no se restrinja de forma inadmisible el juego del rodamiento. La facilidad de movimiento de los rodamientos debe comprobarse después del montaje Existen diversas posibilidades de instalación controlada mediante tuercas hidráulicas en combinación con la medición de la trayectoria de desplazamiento que garantizan la instalación segura de los rodamientos de rodillos a rótula, incluso con un juego de rodamiento C0/CN. Es posible un asesoramiento más detallado a través de nuestro equipo de ingeniería de aplicaciones. Para el montaje con manguito de fijación se recomienda el diseño C3, ya que el mayor juego del rodamiento permite un par de apriete más fuerte.
