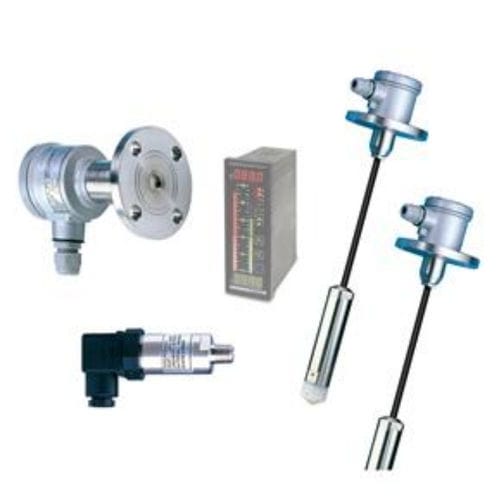

Transmisor de nivel diferencial EC series

de líquido2 hilos4-20 mA

Un sensor de presión está formado por un puente de Wheatstone piezorresistente. Como se muestra en la fig.2, la presión se aplica al diafragma y pasa a través del aceite de silicona al puente de Wheatstone. Cuando la presión del líquido actúa directamente sobre la cara frontal del diafragma, el puente de Wheatstone crea una tensión diferencial. Esta diferencia de tensión se amplificará para obtener una señal de corriente de 4-20mA. Cuando esta salida de corriente se conecta a un medidor analógico, podemos escalar adecuadamente para leer el nivel del líquido aplicado en un contenedor o recipiente. La fórmula utilizada aquí es P= x H q q Donde P es la presión, es la constante de presión y H es el nivel del líquido en un recipiente Características 1. Los modelos FineTek incluyen: transductor con cable de extensión, modelo anticorrosivo, modelos con bridas y transductores de presión. 2. Se puede conectar a los medidores de panel digital, registradores, PLC, controladores de señal. 3. El diafragma de metal es adecuado en como ácido débil y líquidos alcalinos o tratamiento de aguas residuales. 4. Nuestra compensación de temperatura interna garantiza una fiabilidad duradera. 5. Tamaños de brida/tornillo personalizados disponibles. Aplicaciones 1. El EC1100 es un dispositivo de medición de líquidos que puede utilizarse en diversos entornos, incluidos los entornos con agitación de agua. 2. EC1200 puede soportar entornos de líquidos a alta temperatura. 3. El tipo de brida estándar, EC1210 se puede utilizar en entornos de medición de presión de líquidos y gases (es decir, entornos ligeramente corrosivos). 4. El tipo EC1300~1320 es adecuado para la medición de aguas muy profundas, como la medición de depósitos. 5. El tipo EC1500 es adecuado para la medición de presión o dispositivos de control, como los que se encuentran en máquinas hidráulicas y neumáticas.
