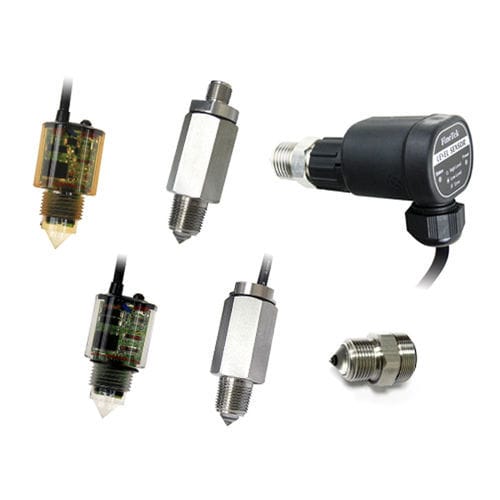

Interruptor de nivel optoelectrónico SD series

para líquidospara la industria farmacéuticapara aplicaciones automóviles

El interruptor óptico de nivel de líquido utiliza el principio de reflexión total en un prisma. La reflexión o penetración, es la base de la salida de alarma de nivel. Cuando el sensor está rodeado de aire, el ángulo de incidencia es mayor que el ángulo crítico y, por tanto, se produce la reflexión total. La totalidad de la luz reflejada se transmitirá al receptor. Por el contrario, cuando el sensor está rodeado de líquido, debido al índice de refracción del líquido y del material de la punta del sensor, casi toda la luz penetrará por la parte frontal del sensor. Utilizando este principio, el diseño del interruptor óptico de nivel de líquido se basa en la luz. El receptor puede detectar y determinar un estado de luz reflejada o penetrada, y determina la salida del circuito. El interruptor de nivel óptico de la serie SD utiliza el principio de la reflexión de la luz en un prisma para detectar la ausencia o presencia de un líquido en el punto en el que se instala el sensor en un depósito, tubería u otro tipo de contenedor. Descripción Interruptor de nivel óptico SDX, Interruptor de nivel de líquido La serie SD es una línea de interruptores ópticos de nivel que emiten un haz de luz infrarroja en la punta (prisma) del sensor. En ausencia del líquido en la punta del sensor, la luz se refleja de vuelta al receptor del sensor. Cuando el líquido objetivo está presente alrededor de la punta del sensor, la luz se refracta en el líquido y se aleja del componente receptor del interruptor de nivel de la serie SD, determinando así la presencia o ausencia de líquido. La salida de la serie SD se activará en consecuencia. Estos interruptores ópticos de nivel son compactos, económicos e ideales para una amplia variedad de fluidos. Características 。Sencillo y compacto sin piezas móviles indicación LED versiones alimentadas por 10-28VDC, 115VAC o 230VAC
