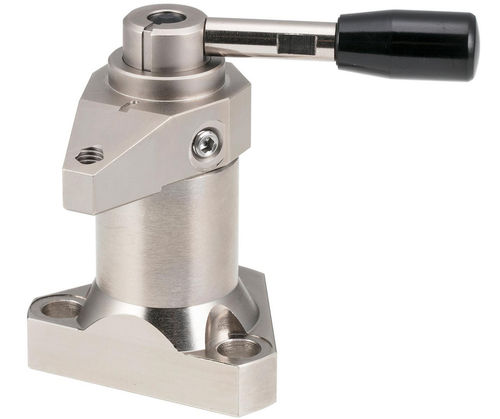

Dispositivos de apriete manual QLSWW series

mecánicocon control manualde muelle

Descripción
Las abrazaderas giratorias Stablelock giran el brazo a la posición y aprietan verticalmente para aplicar presión directa hacia abajo sobre la pieza. Emplean un mecanismo de bolas con resorte que proporciona fuerza de sujeción constante y bloqueo positivo, con un «clic» táctil al alcanzar el punto de apriete para evitar sobremordida. Las líneas indicadoras en la empuñadura y el cuerpo muestran las posiciones bloqueado/desbloqueado. El brazo se pliega totalmente para facilitar la carga y descarga. Las referencias terminadas en R aprietan en sentido horario; las terminadas en L, en sentido antihorario. Se puede fijar un dedo de agarre o un tornillo en el orificio roscado M6 en el extremo del brazo (se vende por separado). Montaje superior con dos orificios de fijación para instalación segura.

Materiales y acabado
Cuerpo y brazo: acero aleado 1045. Cilindro: acero aleado 4140. Empuñadura: plástico fenólico negro. Todas las piezas metálicas están niqueladas por reducción electrolítica para mejorar la resistencia a la corrosión y al desgaste.

Variantes disponibles (tabla)
Columnas: ID | SKU | Número de pieza | Dirección de apriete | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | H posición apretada (mm) | H1 posición suelta (mm) | R fuerza de apriete (Lbs) | Carga de operación (Lbs) | PN
189677 | QLSWW30R-100 | QLSWW30R-100 | Horario | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (sin PN listado)
189676 | QLSWW30L-100 | QLSWW30L-100 | Antihorario | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (sin PN listado)

Características técnicas / especificaciones

• Serie / Modelo: QLSWW
• Funcionamiento: El brazo giratorio se coloca y luego aprieta verticalmente para presión directa hacia abajo
• Direcciones de apriete: Derecha (R) = horario; Izquierda (L) = antihorario
• Mecanismo de apriete: Bolas con resorte y superficie cónica para bloqueo positivo; líneas indicadoras en empuñadura/cuerpo muestran bloqueado/desbloqueado
• Empuñadura: Fenólico negro con sensación de «clic» en el punto de apriete para evitar sobremordida
• Montaje: Montaje superior mediante dos orificios de fijación
• Agujero roscado M6 en el extremo del brazo para fijar un dedo de agarre o tornillo (disponible por separado)
• Material del cuerpo y brazo: Acero aleado 1045
• Material del cilindro: Acero aleado 4140
• Acabado: Niquelado sin electrolito en todas las piezas metálicas para resistencia a la corrosión y desgaste
• Dimensiones ejemplo (QLSWW30R-100 / QLSWW30L-100): D=14 mm, D1=30 mm, D2=18 mm, W=58 mm, W1=42 mm, H (apretado)=76 mm, H1 (suelto)=86 mm
• Fuerza de apriete (ejemplos): 224 Lbs (rango indicado 112-337)
• Carga operativa (ejemplos): 18 Lbs
