Posicionador retráctil de tecnopolímero 03330 series

Descripción del producto

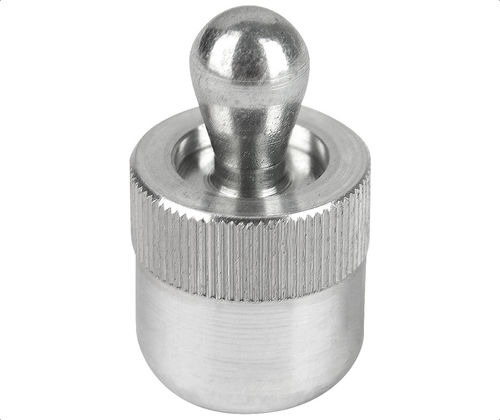

Los punzones laterales de resorte serie 03330 están diseñados para posicionar y sujetar piezas planas, redondas o de forma irregular en espacios reducidos. Aportan presión radial constante y son adecuados para mecanizado, montaje, inspección y soldadura. La serie tiene cuerpo de aluminio, vástago de presión de acero (endurecido en superficie) y resorte de acero. Existen versiones selladas que evitan la entrada de suciedad; también hay variantes no selladas.

Tipos de producto

• Cuerpo de aluminio, vástago de acero (ajuste por prensa)
• Cuerpo de aluminio, vástago de plástico (ajuste por prensa)

Piezas / Opciones de piezas (tabla)
Encabezados: ID | SKU | Número de pieza | D (in) | D1 (in) | L (in) | L1 (in) | D2 (in) +.004 | S (in) +0.05/0.00 | Fuerza resorte (Lbs) | X si Y=.039 (in) | X si Y=.079 (in) | X si Y=.118 (in) | X si Y=.177 (in) | X si Y=.236 (in) | X si Y=.315 (in) | PN
127270 | 03330-22034CM | 03330-22034CM | 1/4 | .118 | .157 | .276 | 1/4 | .020 | 2.2 | .031 | .039 | .039 | .039 | .039 | .039 |
127272 | 03330-22036CM | 03330-22036CM | 1/4 | .118 | .157 | .276 | 1/4 | .020 | 4.5 | .031 | .039 | .039 | .039 | .039 | .039 |
127276 | 03330-22038CM | 03330-22038CM | 1/4 | .118 | .157 | .276 | 1/4 | .020 | 9.0 | .031 | .039 | .039 | .039 | .039 | .039 |
127277 | 03330-22054CU | 03330-22054CU | 7/16 | .197 | .236 | .472 | 7/16 | .031 | 4.5 | - | .059 | .067 | .067 | .067 | .067 |
127279 | 03330-22056CU | 03330-22056CU | 7/16 | .197 | .236 | .472 | 7/16 | .031 | 11.2 | - | .059 | .067 | .067 | .067 | .067 |
127283 | 03330-22058CU | 03330-22058CU | 7/16 | .197 | .236 | .472 | 7/16 | .031 | 22.5 | - | .059 | .067 | .067 | .067 | .067 |
127285 | 03330-22064CU | 03330-22064CU | 7/16 | .236 | .394 | .472 | 7/16 | .039 | 9.0 | - | - | - | - | .067 | .075 | .075
127287 | 03330-22066CU | 03330-22066CU | 7/16 | .236 | .394 | .472 | 7/16 | .039 | 16.9 | - | - | - | - | .067 | .075 | .075
127289 | 03330-22068CU | 03330-22068CU | 7/16 | .236 | .394 | .472 | 7/16 | .039 | 33.7 | - | - | - | - | .067 | .075 | .075
127293 | 03330-22084CP | 03330-22084CP | 1/2 | .315 | .512 | .551 | 1/2 | .051 | 11.2 | - | - | - | - | - | .098 | .106

Accesorios

• Bujes para posicionadores de ajuste por prensa (bujes excéntricos)
• Herramientas de instalación / montaje para posicionadores de ajuste por prensa

Productos relacionados

• Pernos de posicionamiento laterales (acero o inoxidable)

Especificaciones técnicas

• Modelo / Serie: 03330
• Tipo de producto: Punzón lateral de resorte / posicionador de ajuste por prensa
• Material del cuerpo: Aluminio
• Material del vástago / vástago de presión: Acero endurecido en superficie (opción vástago acero) o plástico (opción vástago plástico)
• Resorte: Resorte de acero
• Sellado: Versiones selladas disponibles para evitar la entrada de suciedad y contaminantes; punzones no sellados disponibles
• Aplicaciones: Posicionamiento y sujeción de piezas planas, redondas o de forma irregular en espacios reducidos; mecanizado, montaje, inspección y soldadura
• Opciones: Bujes excéntricos; herramientas de montaje / instalación
• Opciones de piezas disponibles: Varias referencias con diferentes diámetros, longitudes y fuerzas de resorte (ver tabla de piezas más arriba)
