Botón de mando SSH series

Descripción del producto

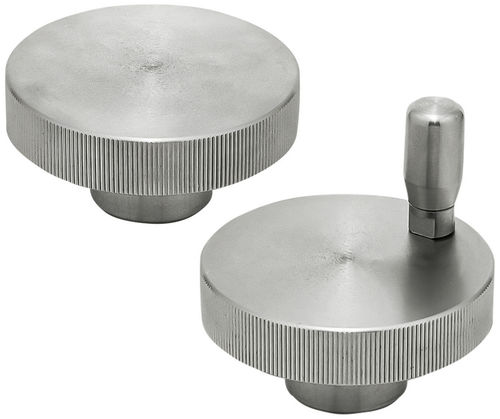

Perillas de rueda para dedos en acero inoxidable de la serie SSH, disponibles con asa giratoria o en versión sin asa. La versión sin asa se suministra sin orificio roscado para montaje de asa. Seleccione entre buje taladrado o buje calibrado según los requisitos de ajuste. Diámetros disponibles: 50 mm y 63 mm. Rueda y asa en acero inoxidable 303, adecuados para entornos industriales.

Tipos de producto

• 150735 | SSH50C | SSH50C | Tipo A | Taladrado | Sin asa | D 50 mm | D1 22 mm | D2 5 mm | D3 - | H 28 mm | H1 - | H2 15 mm | R -
• 150739 | SSHR50C | SSHR50C | Tipo A | Taladrado | Con asa | D 50 mm | D1 22 mm | D2 12 mm | D3 13 mm | H 28 mm | H1 30 mm | H2 15 mm | R 17 mm
• 150736 | SSH50R | SSH50R | Tipo B | Calibrado | Sin asa | D 50 mm | D1 22 mm | D2 5 mm | D3 - | H 28 mm | H1 - | H2 15 mm | R -
• 150740 | SSHR50R | SSHR50R | Tipo B | Calibrado | Con asa | D 50 mm | D1 22 mm | D2 12 mm | D3 13 mm | H 32 mm | H1 30 mm | H2 15 mm | R 17 mm
• 150737 | SSH63C | SSH63C | Tipo A | Taladrado | Sin asa | D 63 mm | D1 27 mm | D2 5 mm | D3 - | H 32 mm | H1 - | H2 18 mm | R -
• 150741 | SSHR63C | SSHR63C | Tipo A | Taladrado | Con asa | D 63 mm | D1 27 mm | D2 12 mm | D3 13 mm | H 32 mm | H1 30 mm | H2 18 mm | R 23 mm
• 150738 | SSH63R | SSH63R | Tipo B | Calibrado | Sin asa | D 63 mm | D1 27 mm | D2 5 mm | D3 - | H 32 mm | H1 - | H2 18 mm | R -
• 150742 | SSHR63R | SSHR63R | Tipo B | Calibrado | Con asa | D 63 mm | D1 27 mm | D2 12 mm | D3 13 mm | H 32 mm | H1 30 mm | H2 18 mm | R 23 mm

Notas / opciones

• Estilos de orificio: buje taladrado o buje calibrado — seleccionar según juego y tolerancias.
• Opción de asa: asa giratoria (Sí) o sin asa (No). La versión sin asa no incluye el orificio roscado para montaje de la asa.
• Diámetros disponibles: 50 mm y 63 mm.
• Material de rueda y asa: acero inoxidable 303.

Características / especificaciones técnicas

• Material: acero inoxidable 303 (rueda y asa).
• Modelo/serie: SSH.
• Variantes disponibles (ejemplos): SSH50C, SSHR50C, SSH50R, SSHR50R, SSH63C, SSHR63C, SSH63R, SSHR63R.
• Tipo de orificio: buje taladrado o buje calibrado (seleccionar según la referencia).
• Asa: opción de asa giratoria disponible; la variante sin asa carece de orificio roscado para montaje.
• Dimensiones clave (por SKU): diámetro exterior D = 50 mm o 63 mm; D1 = 22 mm o 27 mm; D2 = 5 mm o 12 mm; H = 28–32 mm; H1 = 30 mm para variantes con asa; H2 = 15–18 mm; R (cuando aplica) = 17 o 23 mm.
