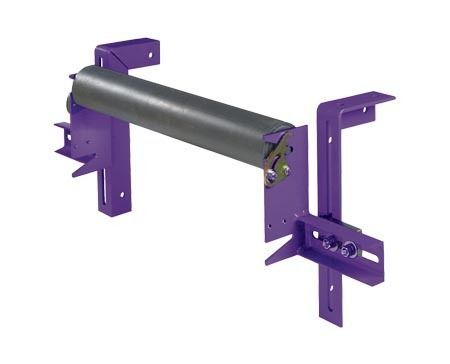

Rodillo de transportador de acero al carbono HDR series

de aleación de aceropara transportadores de cinta

Resumen
Los rodillos estabilizadores mantienen el perfil de la banda de retorno plano y estable para maximizar el contacto con los limpiadores de banda y mejorar la eficacia de la limpieza.

Características y beneficios

• Retiene la banda plana y estable para que las cuchillas del limpiador consigan un contacto óptimo
• Apto para aplicaciones con cup o flap en la banda
• Mejora el rendimiento del limpiador secundario y prolonga la vida de la cuchilla/punta evitando irregularidades

Especificaciones

• Kit de soporte de rodillo estabilizador:
  • Ajuste horizontal y vertical para adaptarse a distintas geometrías de transportador
  • Diseñado para su uso con rodillos de retorno existentes en obra o con rodillos de reemplazo suministrados
  • Ranuras retenedoras del rodillo en las porciones superior e inferior del soporte permiten ajustar la altura del rodillo
• Rodillo de sujeción Live‑Shaft:
  • El kit de soporte HDR permite ajuste vertical
  • Longitud total del rodillo = ancho de banda + 6" (150 mm); longitud total del eje = ancho de banda + 30" (750 mm)

Especificaciones del rodillo de sujeción Live‑Shaft (tabla)
Longitud total del rodillo: Ancho de banda + 6" (150 mm)
Longitud total del eje: Ancho de banda + 30" (750 mm)
Diámetro del eje: 24"–42" (600 mm–1050 mm) — 1‑15/16" de diámetro
48"–60" (1200 mm–1500 mm) — 2‑7/16" de diámetro
72"–84" (1800 mm–2100 mm) — 2‑15/16" de diámetro
Construcción del eje: 24"–60" (600 mm–1500 mm) — 1045 CD; 72"–84" (1800 mm–2100 mm) — torneado a partir de pieza maciza 4140

Productos (elementos seleccionados de esta serie)

• Kit de extensión de manguera de engrase — Número de pedido: HDRGEK — Código de artículo: 79236 (Accesorios)
• Kit de montaje rodillo de sujeción S/S 17mm — Número de pedido: HDRP17 — Código de artículo: 63679 (Rodillos)
• Kit de montaje rodillo de sujeción S/S 22mm — Número de pedido: HDRP22 — Código de artículo: 63678 (Rodillos)
• Rodillo de sujeción Live‑Shaft — Número de pedido: HDR24 — Código de artículo: 79010 — Ancho de banda: 24 in. / 600 mm
• Rodillo de sujeción Live‑Shaft — Número de pedido: HDR30 — Código de artículo: 79011 — Ancho de banda: 30 in. / 750 mm
• Rodillo de sujeción Live‑Shaft — Número de pedido: HDR36 — Código de artículo: 79012 — Ancho de banda: 36 in. / 900 mm
• Rodillo de sujeción Live‑Shaft — Número de pedido: HDR42 — Código de artículo: 79013 — Ancho de banda: 42 in. / 1050 mm
• Rodillo de sujeción Live‑Shaft — Número de pedido: HDR48 — Código de artículo: 79014 — Ancho de banda: 48 in. / 1200 mm
• Rodillo de sujeción Live‑Shaft — Número de pedido: HDR54 — Código de artículo: 79015 — Ancho de banda: 54 in. / 1350 mm
• Rodillo de sujeción Live‑Shaft — Número de pedido: HDR60 — Código de artículo: 79016 — Ancho de banda: 60 in. / 1500 mm
• Rodillo de sujeción Live‑Shaft — Número de pedido: HDRS72 — Código de artículo: 79017 — Ancho de banda: 72 in. / 1800 mm
• Rodillo de sujeción Live‑Shaft — Número de pedido: HDRS84 — Código de artículo: 79018 — Ancho de banda: 84 in. / 2100 mm
• Kit de soporte rodillo estabilizador — Número de pedido: SRBK — Código de artículo: 74941 (Rodillos)
• Kit soporte rodillo de sujeción - 24" a 60" (600 a 1500 mm) — Número de pedido: HDRBK — Código de artículo: 79009 (Repuestos)
• Kit soporte rodillo de sujeción - 72" a 84" (1800 a 2100 mm) — Número de pedido: HDRBK‑HD — Código de artículo: 79072 (Repuestos)
• Rotores de reemplazo (ejemplos): HDRR24 — Código: 79019 — 24 in. / 600 mm; HDRR30 — Código: 79020 — 30 in. / 750 mm; HDRR36 — Código: 79021 — 36 in. / 900 mm; HDRR42 — Código: 79022 — 42 in. / 1050 mm; HDRR48 — Código: 79023 — 48 in. / 1200 mm; HDRR54 — Código: 79024 — 54 in. / 1350 mm; HDRR60 — Código: 79025 — 60 in. / 1500 mm; HDRRS72 — Código: 79026 — 72 in. / 1800 mm; HDRRS84 — Código: 79027 — 84 in. / 2100 mm

Características / especificaciones técnicas

• Función: estabilizar el perfil de la banda para mejorar el contacto del limpiador y la eficacia de limpieza
• Ajuste del soporte: horizontal y vertical para adaptarse a distintas geometrías de transportador
• Compatibilidad de rodillos: uso con rodillos de retorno en obra o con rodillos de reemplazo suministrados
• Altura de rodillo ajustable: ranuras de retención en las partes superior e inferior del soporte
• Longitudes Live‑Shaft: longitud total del rodillo = ancho de banda + 6" (150 mm); longitud total del eje = ancho de banda + 30" (750 mm)
• Diámetros de eje: 1‑15/16" (para bandas 24"–42"), 2‑7/16" (para bandas 48"–60"), 2‑15/16" (para bandas 72"–84")
• Construcción del eje: 1045 CD para tamaños 24"–60" (600–1500 mm); torneado a partir de material macizo 4140 para 72"–84" (1800–2100 mm)
