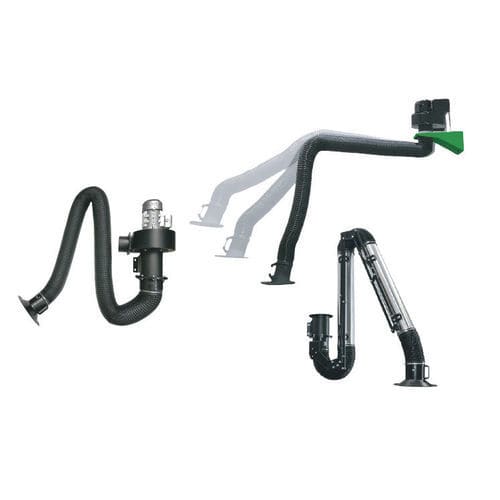

Brazo de extracción fijo 1040 series

de paredflexiblearticulado

Descripción del producto
Sistemas de lanzador de aire fijo para extracción canalizada, diseñados para transferir humos y polvo a unidades de extracción central. Adecuado para extracción puntual industrial cuando las emisiones deben evacuarse externamente. El sistema se suministra con ventilador de extracción, manguera de extracción y soporte de pared; los brazos giratorios permiten capturar de forma dirigida en áreas de trabajo confinadas.

Diseño y funcionamiento
La unidad incorpora un ventilador de extracción 220 V (capacidad 2500 m³/h) y una manguera de extracción Ø160 mm. Los brazos extractores rotativos y posicionables permiten una captación flexible de los puntos de emisión con intervención mínima. El soporte mural compacto facilita la instalación y el mantenimiento.

• Alimentación: 220 V
• Capacidad del ventilador (unidad): 2500 m³/h
• Caudal típico por modelo: 1300 m³/h
• Diámetro de manguera: Ø160 mm
• Suministrado: ventilador, manguera, soporte mural y brazo articulado

Modelos
ENCABEZADO: CÓDIGO | MODELO | LONGITUD MT | CAUDAL (m3/h) | TENSIÓN
104093000152 | Lanzador de aire fijo (articulación interna) | 3 mt | 1300 m³ | 220V
104094000152 | Lanzador de aire fijo (articulación interna) | 4 mt | 1300 m³ | 220V
104095000152 | Lanzador de aire fijo (articulación interna) | 5 mt | 1300 m³ | 220V
104096000152 | Lanzador de aire fijo (articulación interna) | 6 mt | 1300 m³ | 220V
104103000152 | Lanzador de aire fijo (articulación externa) | 3 mt | 1300 m³ | 220V
104104000152 | Lanzador de aire fijo (articulación externa) | 4 mt | 1300 m³ | 220V
104105000152 | Lanzador de aire fijo (articulación externa) | 5 mt | 1300 m³ | 220V
104106000152 | Lanzador de aire fijo (articulación externa) | 6 mt | 1300 m³ | 220V

Brazos Acrobat y accesorios
Brazo Acrobat articulación interna - ENCABEZADO: CÓDIGO | MODELO | CAUDAL (m3/h) | LONGITUD | DIÁMETRO MANGUERA
104112000152 | Brazo Acrobat articulación interna | 1300 m³ | 2 Metro | Ø 160 mm
104113000152 | Brazo Acrobat articulación interna | 1300 m³ | 3 Metro | Ø 160 mm
104114000152 | Brazo Acrobat articulación interna | 1300 m³ | 4 Metro | Ø 160 mm

Brazo Acrobat articulado externo - ENCABEZADO: CÓDIGO | MODELO | CAUDAL (m3/h) | LONGITUD | DIÁMETRO MANGUERA
104122000152 | Brazo Acrobat articulado externo | 1400 m³ | 2 Metro | Ø 160 mm
104123000152 | Brazo Acrobat articulado externo | 1400 m³ | 3 Metro | Ø 160 mm
104124000152 | Brazo Acrobat articulado externo | 1400 m³ | 4 Metro | Ø 160 mm

Brazo de extensión con soporte - ENCABEZADO: CÓDIGO | MODELO | LONGITUD
104132000152 | Brazo de extensión con soporte | 2 Metro
104133000152 | Brazo de extensión con soporte | 3 Metro
104134000152 | Brazo de extensión con soporte | 4 Metro
104135000152 | Brazo de extensión con soporte | 5 Metro

Accesorios - ENCABEZADO: CÓDIGO | MODELO
904000000201 | Cabezal para brazo Acrobat
904000000202 | Cabezal para brazo Acrobat con aleta
904000000203 | Manguera para brazo Acrobat
904000000204 | Soporte de fijación

Especificaciones técnicas

• Tensión del ventilador de extracción: 220 V
• Capacidad del ventilador: 2500 m³/h
• Caudal indicado en tabla de modelos: normalmente 1300 m³/h
• Caudal de los brazos Acrobat: 1300–1400 m³/h según tipo
• Diámetro de la manguera: Ø160 mm
• Longitudes disponibles: 2 m, 3 m, 4 m, 5 m, 6 m (según modelo)
• Configuración: brazos extractores giratorios, soporte mural y manguera de extracción incluidos
