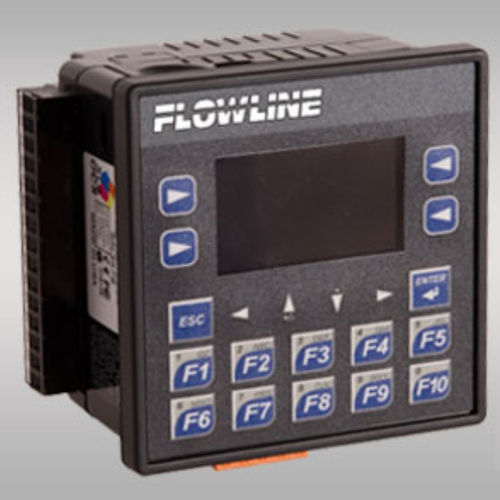

Controlador de nivel con pantalla LCD Commander™ LI90

programablepara tanque

El controlador de nivel de uso general muestra unidades de ingeniería con cuatro entradas de sensor de nivel continuo de 4-20 mA y 6 relés programables. Seleccione una de las tres configuraciones de funcionamiento, incluyendo el multitanque con 4 entradas de sensor de nivel y 4 relés; o el control de bombas con 1 entrada de sensor de nivel y 6 relés para estaciones de bombeo en modos de control de nivel simplex (una bomba) o dúplex (dos bombas); o el nivel diferencial con 2 entradas de sensor de nivel y 4 relés para el control de pantallas municipales o rastrillos. Los relés pueden configurarse en un único punto de ajuste (alarma de nivel alto o bajo) o enclavarse en dos puntos de ajuste para el control automático de bombas o válvulas de llenado o vaciado con retardo de tiempo seleccionable. La pantalla gráfica LCD indica el estado del intervalo y del relé para cada canal de entrada. La tarjeta MicroSD opcional permite almacenar y recuperar datos. CARACTERÍSTICAS Controlador multitanque con tres configuraciones de modo de funcionamiento Pantalla gráfica LCD que indica el intervalo de canales y el estado de los relés Fácil configuración por parte del usuario a través del módulo de visualización de botones Caja DIN con placa frontal NEMA 4X y carcasa poco profunda Simulación para pruebas de configuración y resolución de problemas Registro y recuperación de datos a través de la tarjeta MicroSD opcional Tipo de pantalla: LCD, gráfico Píxeles de la pantalla: 128 x 64 Unidades de visualización: Ingeniería Salida de la pantalla: 0 a 999999 Indicación en la pantalla LCD: Estado del relé Configuración: Pulsador Luz de fondo: Sí Memoria: No volátil Memoria optativa: Tarjeta MicroSD (hasta 1 GB) Linealización: Formas de tanques Entradas de sensor: -1001: (4) 4-20 mA, -2001: (2) 4-20 mA Tensión de alimentación: 10-30 VDC Tipo de contacto: -1001: 6 relés SPST, -2001: Sin relés Consumo: 130 @ 24 VDC Capacidad de los contactos: 3A @ 30 VDC o carga de resistencia de 250 VAC (sólo -1001)
