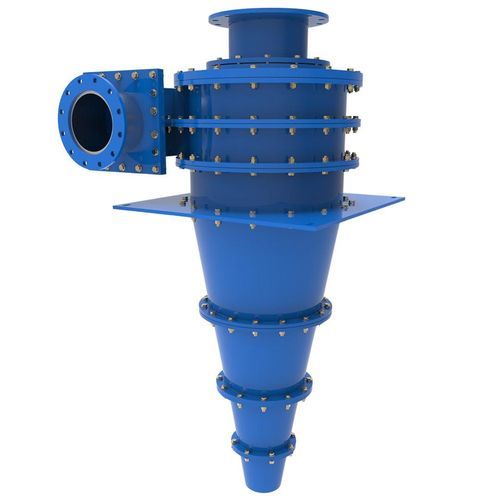

Hidrociclón líquido KREBS®

Descripción general
Los hidrociclones de medio denso KREBS® de FLSmidth ofrecen una separación de alta eficiencia de partículas minerales respecto a la ganga mediante un medio denso fino de magnetita en agua. Proporcionan una separación eficaz a elevados caudales de alimentación con requisitos de mantenimiento relativamente bajos frente a recipientes estáticos tradicionales.

Beneficios clave

• Separación de alta eficiencia — La acción centrífuga del hidrociclón mejora la recuperación de partículas finas que los recipientes estáticos no recuperan eficazmente; los ciclones son económicos y requieren habitualmente poca atención del operador.
• Mayores caudales de alimentación — Los diseños de gran diámetro aceptan tamaños superiores de alimentación para una separación eficaz a mayor rendimiento.
• Larga vida útil — Revestimientos de entrada con losas cerámicas gruesas, componentes de revestimiento encajables preingenierizados y protección cerámica monolítica en el cono inferior y el ápice alargan la vida de desgaste en servicio abrasivo con medio denso.

Nuestros hidrociclones de medio denso
Las unidades manejan partículas de alimentación hasta 102 mm (4 in.). Las capacidades típicas por ciclón varían aproximadamente entre 77 tph (85 stph) y ~894 tph (985 stph) según el modelo y la carga. Se suministran como hidrociclones individuales o como racimos multiunidad con válvulas de aislamiento, manómetros, tuberías, canales, estructuras de soporte, instrumentación y accesorios. Funcionan con un medio denso (magnetita y/o ferrosilicio) en suspensión en agua para establecer una separación por densidad en un flujo en remolino presurizado.

Diseño y protección contra desgaste
Para resistir la acción abrasiva del medio denso, los ciclones KREBS® emplean losas cerámicas de entrada gruesas en dos grados preingenierizados (espesor típico 25–38 mm / 1–1,5 in). Las losas se mecanizan en estado verde y se cuecen para crear componentes de revestimiento encajables y serializados que amplían la vida útil. La sección de cono inferior y el ápice están protegidos por un revestimiento cerámico monolítico de alta resistencia.

Aplicaciones

• Limpieza de carbón (aplicación clásica de separación por medio denso)
• Separaciones por medio denso para níquel, diamante y otros minerales industriales

Comparación de modelos (valores seleccionados)
Nota: los valores mostrados son representativos por modelo/ciclón y corresponden a datos típicos del fabricante para los tamaños comparados.
Model | Tamaño máximo partícula de alimentación (in., mm) | Capacidad de alimentación en seco (stph, mtph) | Rango caudal pulpa (gpm, m3/h) | Equivalente de cabeza (ft, m)
D20B | 3/4 in., 19 mm | 85 stph, 77 mtph | 1,050 gpm, 238 m3/h | 15 ft, 4.6 m
D26B | 1½ in., 38 mm | 150 stph, 136 mtph | 1,910 gpm, 434 m3/h | 20 ft, 6.1 m

Notas sobre ensayos y suministro
FLSmidth apoya la validación mediante ensayos de laboratorio y pruebas en planta y ofrece servicios postventa que incluyen formación en mantenimiento, repuestos y consumibles, y programas de reconstrucción/intercambio de ciclones. La selección se basa en la evaluación del proceso para garantizar la configuración correcta del equipo y del racimo para la aplicación.

Especificaciones técnicas

• Denominación comercial: KREBS® heavy-media hydrocyclones
• Fabricante / marca: FLSmidth
• Capacidad tamaño máximo de alimentación: hasta 102 mm (4 in.)
• Rango típico de capacidad por ciclón: ~77 tph (85 stph) a ~894 tph (985 stph) según modelo y carga
• Ejemplos de caudal de pulpa: ~1,050 gpm (238 m3/h) a ~1,910 gpm (434 m3/h) para modelos seleccionados
• Ejemplos de equivalente de cabeza: ~15 ft (4.6 m) a ~20 ft (6.1 m) para modelos seleccionados
• Medio denso: magnetita y/o ferrosilicio en agua
• Protección contra desgaste: losas cerámicas de entrada preingenierizadas (25–38 mm / 1–1,5 in) y revestimiento cerámico monolítico para cono inferior y ápice
• Opciones de suministro: ciclones individuales o racimos multiunidad con válvulas, manómetros, tuberías, canales, estructuras de soporte e instrumentación
