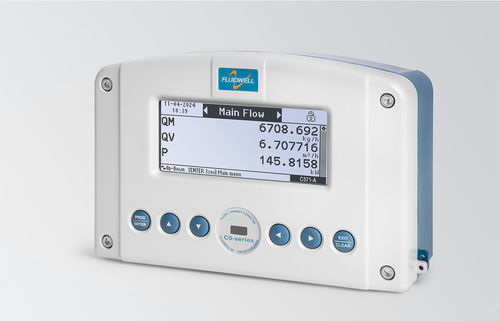

Calculador de caudal para gas C571

volumétricomásicode caudal másico

Descripción del producto
El computador de caudal y energía C571 mide el caudal, la temperatura y la presión, y utiliza AGA8, SGERG88(91) o determinaciones por tablas para calcular volumen, masa y energía. La linearización mejora la precisión en todo el rango de caudal. Un registro de datos amplio almacena valores medidos y calculados. La carcasa de campo en aluminio IP66/67 está diseñada para condiciones atmosféricas e industriales severas.

Ventajas

• Carcasa de aluminio IP66/67, Tipo 4X, adecuada para entornos exteriores e industriales.
• Pantalla grande y versátil con retroiluminación potente para lectura diurna y nocturna.
• Operación intuitiva mediante seis teclas de silicona industrial o con el software de configuración gratuito.
• Dos entradas de temperatura para mediciones de entrada/salida (p. ej., intercambiador de calor).

Características

• Medios compatibles: aire, N2, O2, H2, CO2, CH4, gas natural, gas ideal y otros gases.
• Muestra caudal másico calculado, caudal volumétrico (base) y potencia en condiciones reales.
• Calcula valores totalizados para volumen (base), masa y energía.
• Determina densidad, entalpía, calor específico y compresibilidad (SGERG88 y AGA8 G1, G2).
• Diseñado para aplicaciones de flujo único con orden de pantalla principal personalizable.
• Registro de datos de parámetros de proceso y valores calculados; frecuencia de actualización hasta 10 veces por segundo.
• Once puntos de linearización por entrada para mejorar la precisión en todas las gamas.
• Acepta entradas de pulso, presión diferencial (apilada) y señales 4–20 mA.
• Entradas Pt100 / Pt500 / Pt1000 con ecuación de Callendar–van Dusen.
• Rango de temperatura ambiente: -40°C a +55/+70°C según configuración.
• Soporte multilingüe e interfaz gráfica amplia con dígitos grandes.

Aplicaciones

• Medición de gases industriales: gas natural, hidrógeno, CO2 y otros gases.
• Caudalímetros basados en presión diferencial simples o apilados y sistemas de promediado.
• Entornos exteriores y extremos: lluvia, nieve, desiertos arenosos, atmósferas salinas y temperaturas de -40°C a +70°C.

Especificaciones técnicas

• Entradas de señal
  • Entradas de caudalímetro: Una entrada HF de pulso (NAMUR, bobina, PNP, NPN, reed o entrada activa). De una a tres entradas analógicas: 4–20 mA activas o pasivas. Adecuado para 2 o 3 sensores dP apilados.
• Entradas de temperatura
  • Dos entradas Pt100, Pt500 o Pt1000 (2-, 3- o 4‑hilos) con ecuación Callendar–van Dusen.
  • Dos entradas 4–20 mA (activa/pasiva) para temperatura.
• Entradas de presión
  • Una entrada analógica de presión: 4–20 mA activa o pasiva.
• Entradas de estado
  • Dos entradas configurables para alarmas externas o señales.
• Salidas de señal
  • Salidas de pulso: Dos salidas transistor pasivas configurables, seleccionables entre valores calculados. Frecuencia máx. 2 kHz.
• Salidas de alarma
  • Dos salidas transistor pasivas y dos salidas por relé, configurables para eventos, errores o avisos por umbral.
• Salidas analógicas
  • Una o dos salidas 4–20 mA aisladas (activas/pasivas) para retransmisión de valores calculados.
• Alimentación
  • Alimentación: 16–27 V DC o 100–230 V AC.
  • Alimentación de sensores: entradas analógicas >20 V DC en modo activo. Entradas de pulso: 5,4 / 8,2 / 12 / 22 V DC.
• Zona peligrosa
  • No inflamable, Zona 2: pendiente.
• Comunicación
  • Lectura de información, configuración read/write, extracción de registros y actualización de firmware (USB).
  • Protocolo: Modbus RTU. Interfaces: USB, RS232, RS485 (2 hilos).
