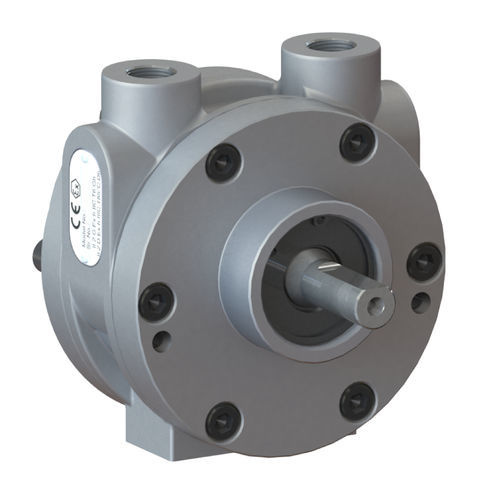

Motor neumático con paleta 2VM

ATEXcon brida

Para elegir el motor neumático adecuado para la aplicación, es necesario conocer la presión de alimentación [Air supply pressure in psi] disponible y el número de revoluciones [speed in rpm] requeridas. El primer gráfico sirve para identificar el par [torque Nm] y la potencia [power kW] que el motor puede suministrar. Para determinar el par hay que subir verticalmente desde el número de vueltas y cruzar la curva roja correspondiente a la presión de alimentación elegida. En el punto de intersección, lea el valor a la izquierda del gráfico. El mismo procedimiento se aplica para determinar la potencia, pero cruzando las curvas grises y leyendo el valor a la derecha del gráfico. En el segundo gráfico se puede leer el consumo de aire [air consumption mt3/hr]: al igual que con los tamaños anteriores, suba verticalmente desde el número de revoluciones y cruce la curva gris correspondiente a la presión de alimentación disponible. Desde el punto de intersección es posible leer el valor de consumo a la izquierda del gráfico.
