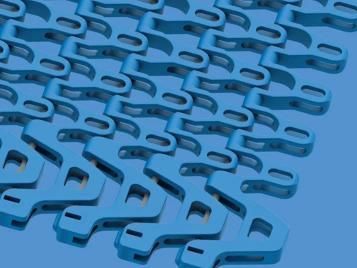

Cinta transportadora flexible 9.1

en espiralperforadacurva

Resumen del producto
Correa transportadora espiral y de flexión lateral con paso de 50 mm, diseñada para aplicaciones alimentarias y no alimentarias de media a alta carga. Apta para torres en espiral con accionamiento de jaula, así como para sistemas de transporte rectos y curvos.

Características de diseño

• Módulos laterales de flexión en patrón de ladrillo para altas cargas de tracción
• Fijación de pasador de articulación sin clip para uniones fiables
• Pasadores de articulación de acero inoxidable (6 mm) para alta capacidad de carga y excelente rigidez lateral
• Soporte de banda reducido y posición estable en curvas
• Factor de colapso ajustable (Cc) de 1,3 a 2,9 para adaptarse a la geometría de la espiral

Datos básicos
Paso: 50 mm (1,97 in)
Ancho mínimo de banda: 100 mm (3,9 in)
Incrementos de anchura: 50 mm (1,97 in)
Pasadores de articulación: 6 mm (0,24 in), acero inoxidable

S9.1-57 GRT (CW/CCW) | 57 % apertura | Superficie en rejilla
Variante de correa en espiral con 57 % de área abierta para una excelente circulación de aire y drenaje. Área de contacto 31 %; apertura máxima Ø = 24 mm (0,94 in). Superficie en forma de rejilla con montaje de pasador sin clip. Módulos de borde especiales en el radio interior (SMT) permiten ajustar el factor de colapso (Cc = 1,3–2,9) y aseguran un transporte fluido.

Piñones
Disponibles en varios tamaños con orificio de piñón redondo o cuadrado para adaptarse a diferentes accionamientos y ejes.

Medios
Datos CAD 2D y 3D disponibles. Video de montaje/instalación disponible.

Aplicaciones / Especificaciones técnicas

• Paso: 50 mm (1,97 in)
• Ancho mínimo de banda: 100 mm (3,9 in)
• Incrementos de anchura: 50 mm (1,97 in)
• Pasadores de articulación: 6 mm (0,24 in), acero inoxidable
• Factor de colapso ajustable: 1,3 – 2,9
• Variante S9.1-57 GRT: 57 % área abierta, 31 % área de contacto, apertura máxima Ø 24 mm (0,94 in)
• Superficie: forma de rejilla
• Fijación: montaje de pasador sin clip
• Módulos de borde: SMT para colapso ajustable y transporte suave
• Adecuado para torres espirales (accionamiento en jaula), sistemas de transporte rectos y curvos
• Aplicaciones: transporte alimentario y no alimentario de media a alta carga
• Piñones: varios tamaños; opciones de orificio redondo o cuadrado
