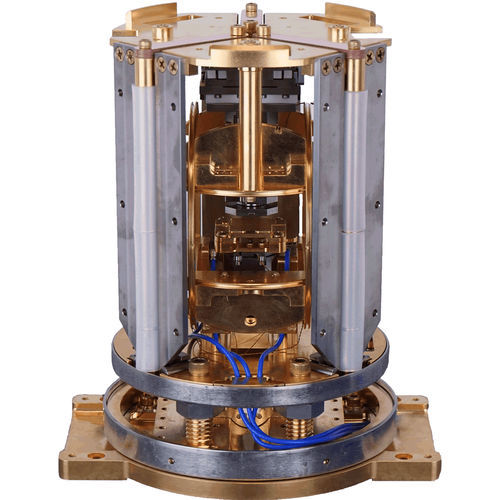

Sistema de escáneo láser IQ1000

automatizado

El IQ1000 es un nuevo microscopio SQUID¹ de barrido que se utiliza para estudiar la dinámica del flujo magnético atrapado (vórtices magnéticos) en los circuitos superconductores, que puede afectar negativamente al funcionamiento del circuito. Este microscopio permite a los equipos de diseño de dispositivos superconductores obtener imágenes de vórtices magnéticos en dispositivos enfriados a través de la temperatura de transición superconductora en campos magnéticos controlados. Gracias a su rápida velocidad de exploración y a la automatización del proceso, el IQ1000 es el primer producto comercial de este tipo que permite una caracterización desatendida y de alto rendimiento. Los diseñadores de dispositivos pueden ahora eliminar las conjeturas que conlleva el diseño de circuitos superconductores resistentes, y reducir significativamente el tiempo de desarrollo localizando y capturando los vórtices magnéticos perjudiciales para mejorar el rendimiento del dispositivo. El IQ1000 realiza esta caracterización escaneando un sensor de flujo magnético SQUID sobre la superficie de la muestra con una resolución submicrométrica para generar imágenes del flujo magnético y de la susceptibilidad magnética del material. El microscopio también permite estudiar la dinámica de los vórtices en el circuito mediante campos magnéticos vectorizados en XYZ, un control preciso de la temperatura de la muestra y la manipulación directa de los vórtices mediante las bobinas de campo del sensor.
