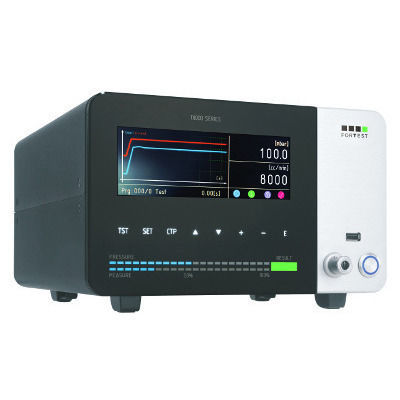

Probador de estanqueidad de caudal T8720

por caída de presión absolutaneumáticode caudal másico

Resumen
El T8720 es un probador de fugas para microflujos que mide y muestra las pérdidas directamente en modo volumétrico (cc/h o cc/min) mediante un sensor de flujo de estado sólido combinado con un sensor de presión. No requiere configuración del volumen de la pieza, lo que lo hace versátil ante variaciones de volumen y facilita el análisis del ciclo de ensayo.

Características clave

• Medida volumétrica directa mediante sensor de masa y sensor de presión.
• Resolución desde 0,1 cc/h y fondos de escala hasta 1000 cc/min según la variante.
• Funcionamiento híbrido entre pruebas por decaimiento de presión y por caudal para cubrir un amplio rango de medida.
• Inyección continua de aire de ensayo y llenado rápido con válvulas neumáticas de alta capacidad.
• Panel frontal en vidrio templado para limpieza fácil y uso en producción.

Conectividad

• Puerto USB host en frontal para guardar pruebas, backup/restauración y actualización de firmware.
• USB slave, RS232 (2), RS485, CAN, TTY estándar; Ethernet opcional.
• Conector auxiliar de 26 pines opcional con 4 entradas programables y 8 salidas programables.
• Soporte para impresoras térmicas, lectores de códigos de barras/data‑matrix y marcadoras vía menú interno.

Modo de funcionamiento
El T8720 opera con inyección continua de aire de ensayo y mide el flujo de fuga directamente. La resolución comienza en 0,1 cc/h y varía según la variante; ejemplos de fondos de escala: 0–200, 0–500 y 0–1000 cc/min. La presión máxima de trabajo para la medición de caudal es típicamente 1 bar según configuración.

Sección neumática

• Válvulas neumáticas de alta capacidad y resistentes al calor para evitar sobrecalentamientos durante activaciones prolongadas.
• Llenado rápido de piezas en ensayo, apto para componentes con volumen significativo.
• Mantenimiento periódico mínimo de los componentes neumáticos.

Diseño y usabilidad

• Frontal de una sola pieza en vidrio templado y aluminio para limpieza rápida.
• Interfaz gráfica y menús centrados en la información esencial para laboratorio y línea de producción.
• Programas configurables y bloqueo por contraseña para gestión de usuarios.

Accesorios

• Pulsador externo de start
• Pulsador externo start/abort
• Pulsador externo selección 4 programas
• Pedal de start
• Lector de código de barras
• Cable de extensión señales AUX
• Filtro de aire 5 micrones
• Software M Series manager
• Interfaz TTY
• Protocolo serie
• Cable serie PC (M Series)
• Sonda de temperatura externa
• MIXER-07
• Software Data Manager
• Racor hembra Staubli
• Impresora térmica con despega
• Impresora térmica sin despega
• Cable adaptador AUX M Series → ET Series
• Remote Start / Cancelar / Bueno / Rechazar

Opcionales

• Conector frontal para fuga calibrada Staubli
• Regulador de presión de precisión frontal
• Circuito auto cero de presión primaria
• Lectura de la presión primaria en espera
• Salida secundaria de rechazo (tercer resultado)
• Salida analógica de fuga
• Tarjeta de expansión I/O 24 Vdc (8 salidas, 4 entradas)
• Entrada de Start con lógica bimanual
• Puerto Ethernet / TCP‑IP
• Puerto USB activo (host)
• Conexión Wi‑Fi
• Kit mando remoto por radio
• Medida de alta resolución (estándar)
• Medida indirecta

Especificaciones técnicas

• Modelos / fondos de escala: presiones 0–0,5 bar; 0,5–6 bar; flujos 0–200, 0–500, 0–1000 cc/min.
• Precisión de flujo ejemplos: 1% RDG + 0,1% FS (0–200 cc/min); 1% RDG + 0,2% FS (0–500 y 0–1000 cc/min).
• Rango de medida de flujo: 0 – FS según modelo; resoluciones ejemplos: 0,01 ; 0,1 ; 0,5 cc/min.
• Resolución de medida desde 0,1 cc/h; medición máxima hasta 1000 cc/min.
• Precisión presión de llenado: 0,5% FS ; resolución presión: 0,01 mbar o 0,1 mbar según configuración.
• Unidades soportadas: mbar, bar, psi, mmHg, mmH2O, Pa, hPa, cc/min, cc/h, l/h, l/min.
• Dimensiones: 270 x 160 x 300 mm ; Peso: 8 kg ; Display: 800 x 280 pixels.
• Temperatura de funcionamiento: 5 – 40 °C.
• Interfaces: RS232: 2 ; RS485: 1 ; USB host: 1 ; USB device: 1 ; Ethernet opcional.
• I/O estándar: Start, Stop, Filling, Test, Good, Reject, 4BCD ; I/O auxiliares opcionales: 8 salidas programables, 4 entradas programables, 4BCD.
• Número de programas: 300 ; Memoria de archivo de pruebas: Advanced ; Bloqueo por contraseña: Sí ; Nombre de programa: hasta 16 caracteres.
• Nota metrológica: la resolución a considerar para el cálculo de incertidumbre es 1 Pa. La medida de caudal de los caudalímetros es de tipo másico referida a 0 °C / 1013,25 mbar ; la medida de fugas del probador es volumétrica. Datos de exactitud referidos a condiciones de calibración en laboratorio.
