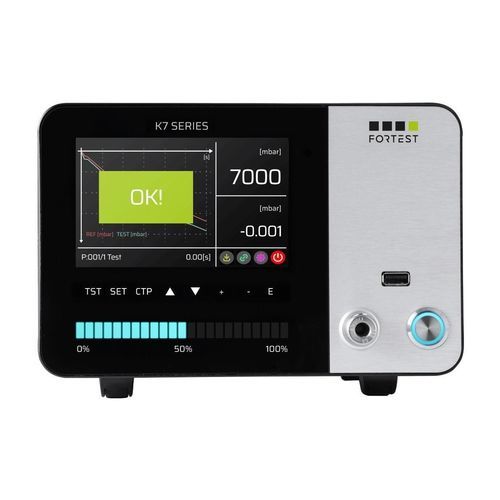

Probador de estanqueidad por caída de presión absoluta K7090

por caída de presión diferencialde vacíode caudal

Resumen
El K7090 integra la arquitectura de medida patentada Dual Absolute® de ForTest para superar las limitaciones de los equipos de medida diferencial tradicionales. Aglutina cuatro modos de medición en un mismo equipo (Caída Absoluta, Diferencial Clásico, Dual Absolute, Zero Central) y ofrece amplia configurabilidad neumática y rangos de medida para aplicaciones industriales de ensayo de estanqueidad.

Características principales

• Tecnología patentada Dual Absolute® para mayor estabilidad y simplificación de la puesta a punto
• Cuatro modos de medición en una sola unidad
• Diseño con mantenimiento reducido e interfaz lista para producción
• Pantalla táctil capacitiva 5,7" integrada en vidrio templado
• Barra LED dinámica y teclado retroiluminado para gestión de ciclos

Configuración neumática y capacidades de medida
Escalas de medida desde -1 hasta 15 bar. Memoria para hasta 300 programas. Kit neumático estándar con regulador manual de alta precisión (regulador electrónico opcional) y racor Stäubli® para verificación rápida con fugas calibradas. Soporta mediciones volumétricas y ensayos en presión positiva/negativa cuando aplique.

Conectividad e Industria 4.0
Interfaces estándar: RS232, RS485, USB, Bluetooth, Wi‑Fi; Ethernet y módulos protocolarios industriales opcionales (Profinet, EtherNet/IP, EtherCAT, Modbus) para integración SCADA/MES y registro remoto de datos.

Sectores de aplicación

• Electrodomésticos
• Dispositivos médicos
• Componentes mecánicos
• Hidráulica / oleodinámica
• Packaging
• Neumática / automoción

Accesorios y opcionales (selección)

• Válvula solenoide de descarga externa con filtro
• Válvulas neumáticas 3/5 vías, electrovalvula piloto
• Paneles externos start/abort, pedal de arranque, lector de códigos de barras
• Racor Stäubli® macho/hembra
• Válvulas micrométricas de precisión, Venturi, filtros de aire
• Software Leak Test Manager T-Series y Data Manager T-Series
• Módulos de protocolo e interfaces industriales (Profinet, EtherCAT, EtherNet/IP)

Especificaciones técnicas

• Modelo: K7090
• Modos de medida: Caída Absoluta, Diferencial Clásico, Dual Absolute, Zero Central
• Rangos de presión: -1 a 15 bar
• Precisión Dp: 0,5% RDG + 3 DGT (según rangos)
• Rangos Dp: 0-65 mbar (rangos bajos), 0-650 mbar (rangos altos)
• Resolución Dp: 0,001 mbar a 0,1 mbar según rango
• Precisión presión directa: 0,5% FS
• Precisión fuga (cc/min): 1% RDG + 0,03 cc/min; rango 0-10 cc/min; resolución 0,01 cc/min
• Medida de volumen: 0-500 cc (cuando aplique), resolución 0,1 cc, precisión 1% RDG + 2 cc/min
• Pantalla: 5,7" – 800×480 px
• Dimensiones: 220 × 140 × 250 mm; Peso: 4 kg
• Temperatura de trabajo: 5–40 °C
• Puertos: RS232 (2), RS485 (1), USB master/slave (1/1), Ethernet opcional
• I/O estándar: Start, Stop, Filling, Test, Good, Reject, 4BCD; expansión I/O opcional
• Número de programas: 300; Archivo de pruebas: avanzado; Protección por contraseña; Nombre de programa 16 caracteres

Notas
Resolución a considerar para cálculo de incertidumbre: 1 Pa hasta 10 bar. Los datos de precisión se refieren a condiciones de calibración en laboratorio. La medida de caudal es volumétrica para ensayos de estanqueidad; referencias de caudal másico se indican cuando proceda. Referencias normativas: EN 61010-1, EN61326-1, EN1779 y normas EMC/EMI asociadas.
