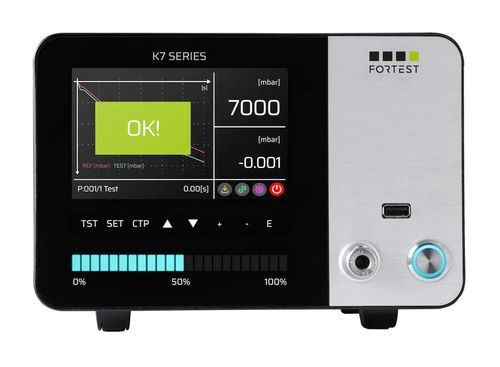

Probador de estanqueidad de presión K7090

por caída de presión absolutapor caída de presión diferencialde vacío

Resumen
El K7090 Dual Absolute® es un probador de estanqueidad de aire que integra la tecnología patentada Dual Absolute® para superar las limitaciones de los sistemas diferenciales tradicionales. El equipo incluye cuatro modos de medida (Caída Absoluta, Diferencial Clásico, Dual Absolute, Zero Central) y amplia configurabilidad para entornos de producción y laboratorio.

Principales ventajas

• Principio de medida Dual Absolute® patentado
• Cuatro modos de medición integrados para mayor versatilidad
• Pantalla táctil a color de 5,7" en panel de vidrio templado
• Barra LED dinámica y teclado retroiluminado para uso en producción
• Regulador de presión manual de alta precisión incluido (regulador electrónico opcional)
• Racor Stäubli® para verificación con fugas calibradas
• Almacenamiento de hasta 300 programas de prueba
• Bluetooth Low Energy y USB estándar; Wi‑Fi y módulos protocolarios opcionales

Sectores de aplicación

• Refrigeración
• Dispositivos médicos
• Componentes mecánicos
• Sistemas hidráulicos / oleodinámicos
• Packaging
• Neumática

Capacidades neumáticas y de medida

• Rangos de presión: -1 a 15 bar
• Soporta medición por presión y medición volumétrica
• Escalas y resoluciones: de 0,001 mbar a 0,1 mbar según rango
• Medición de fuga: 0–10 cc/min, resolución 0,01 cc/min
• Medición de volumen: 0–500 cc, resolución 0,1 cc

Conectividad e integración

• Interfaces estándar: RS232, RS485, USB (master/slave), Bluetooth Low Energy
• Ethernet y Wi‑Fi opcionales; módulos para protocolos industriales disponibles (Profinet, EtherNet/IP, EtherCAT)
• SB Uporta para registro de datos y actualización de firmware; opciones de expansión I/O para integración SCADA/MES

Accesorios y opcionales (selección)

• Electroválvula de descarga externa con filtro
• Configuraciones de válvulas neumáticas (3 vías, 5 vías, pilotadas, llenado rápido)
• Paneles start/abort externos, pedal, lector de códigos de barras, impresora de etiquetas
• Racor Stäubli® macho/hembra, válvulas micrométricas de precisión
• Software Leak Test Manager y Data Manager T-Series
• Módulos de comunicación y expansión I/O

Especificaciones técnicas (extracto)

• Modos de medida: Caída Absoluta, Diferencial Clásico, Dual Absolute, Zero Central
• Precisión (Dp): 0,5% RDG + 3 DGT
• Rangos diferenciales: típicamente 0–65 mbar; hasta 0–650 mbar en gamas superiores
• Resolución Dp: 0,001–0,1 mbar según rango
• Precisión presión directa: 0,5% FS; resolución típica 0,1 mbar
• Precisión fuga (cc/min): 1% RDG + 0,03 cc/min; rango 0–10 cc/min
• Precisión volumen: 1% RDG + 2 cc/min; rango 0–500 cc
• Dimensiones: L 220 mm × H 140 mm × P 250 mm; peso: 4 kg
• Pantalla: 5,7" capacitiva color, 800×480 px
• Temperatura de trabajo: 5–40 °C
• Puertos: RS232 x2, RS485 x1, USB master/slave, Ethernet opcional
• Número de programas: 300; protección por contraseña
