Máquina de medición de coordenadas tipo pórtico Gemini series

para piezas grandespara piezas pequeñaspara cigüeñales

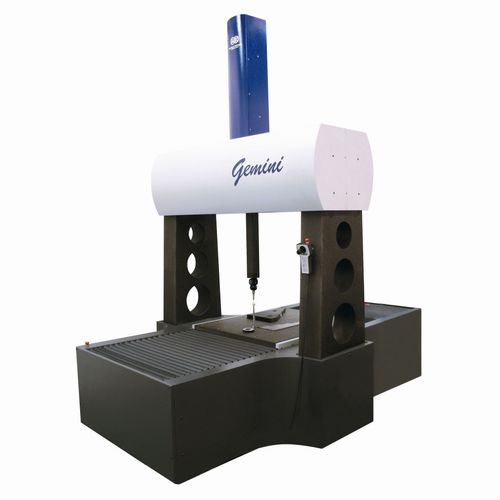

Esta máquina es el producto estrella de F.lli Rotondi. Gemini es una máquina de medición para la medición automática de piezas de tamaño medio y para la digitalización de patrones y modelos. Estructura con puente fijo y mesa móvil - Base/guía de la máquina, mesa de trabajo, columnas de soporte en el eje Y, guías de deslizamiento de diabasa (granito negro) en el eje Y - mesa de trabajo con insertos de fijación para fijar las piezas que se van a medir - Guías en el eje X - bancada de la máquina con guías en V de diabasa - Guías en el eje Y - doble travesaño cuadrado de diabasa - Deslizamiento del carro sobre el eje Y - sobre una gran superficie de apoyo en una posición perfectamente simétrica - Eje Z - también en posición perfectamente simétrica y baricéntrica con respecto al eje Y - Deslizamiento y pluma en el eje Z - de fibra de carbono de alta resistencia, de forma cuadrada - Deslizamiento de todos los ejes sobre cojinetes neumáticos de alta precisión - Todos los movimientos de desplazamiento se mantienen Estas peculiares soluciones estructurales permiten unas prestaciones estables y repetibles durante mucho tiempo. Toda la estructura de la máquina, incluidas las columnas de soporte del eje Y, es de granito. Las guías del eje X están situadas en el exterior de la mesa de trabajo y su construcción en forma de V elimina cualquier holgura durante el desplazamiento. Las guías del eje Y, formadas por un travesaño doble, garantizan una amplia superficie de apoyo. La posición perfectamente baricéntrica del eje Z reduce la posibilidad de errores de balanceo, cabeceo y guiñada. El uso de fibra de carbono para la pluma del eje Z la hace muy ligera, extremadamente rígida y no se ve influida por ninguna variación térmica.
