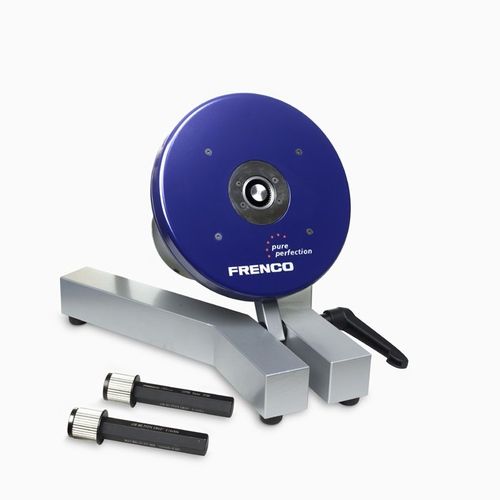

Aparato de medición de tamaño VM

para piñón

Instrumentos con perfil de guía AVM nx2, IVM nx2 y trípode IVM 3x1 Disponibles para estrías internas y externas El perfil de guiado se adapta al de la pieza a inspeccionar La dimensión sobre bolas se inspecciona en cuestión de segundos en varias posiciones al mismo tiempo En lugar de bolas de medición, se utilizan discos radiales para minimizar el desgaste La electrónica de medición permite evaluar el tamaño diametral a lo largo del ancho del diente Se registran la corona y la conicidad Evaluación mediante el software LdynPro de FRENCO Banco de deslizamiento horizontal para instrumentos AVM nx2 Manejo más sencillo para ejes largos Plano de medición fijo dentro del curso longitudinal Estudio de tipo 1: Repetibilidad para DoP promediada ≤ 1,3 μm Estudio de tipo 2: Tmin para DoP promediada = 18 µm (R&R ≤ 20%)
