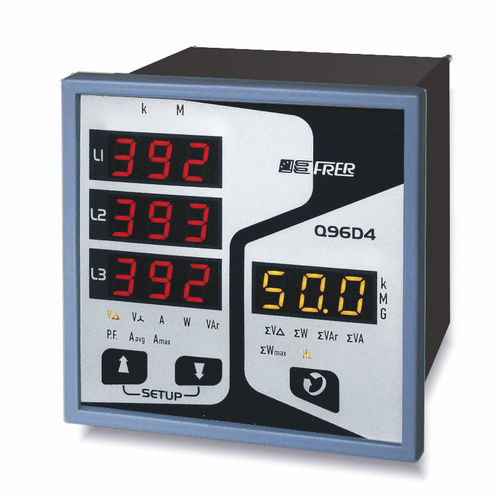

Analizador para redes eléctricas trifásicas Q96D4

de calidad de la energíaintegrabledigital

Medidor multifunción de 96x96 con 4 indicadores LED rojo/amarillo Analizador de redes multifuncional adecuado para su uso en sistemas trifásicos de tres o cuatro hilos con carga desequilibrada, incluso en presencia de formas de onda distorsionadas. Permite la visualización de todas las principales magnitudes características de una red eléctrica (11 magnitudes, 30 medidas) en un solo instrumento, mediante 3 pantallas de LED ROJO, en las que aparecen los valores relativos a las tres fases, más una cuarta pantalla de LED AMARILLO para la visualización de las magnitudes del sistema. La elección de las medidas visualizadas es independiente para cada una de las dos secciones (valores de fase y de sistema), lo que permite una supervisión más completa del estado de la red. El tipo de medición en curso y el multiplicador de kilo o de Mega a aplicar se indican mediante símbolos luminosos fácilmente identificables. Datos técnicos pantalla LED 4 (h 10mm) indicación máx. 3 cifre - 3 dígitos (999) posición del punto decimal automatica - automática lED's de estado simboli luminosi - símbolos luminosos actualización de lecturas 1 seg tipo de medición TRMS precisión básica ±1% Un tensión nominal de entrada Un 100÷400V In corriente nominal de entrada In 1-5A rango de entrada (1) 10÷120% Un; 5÷120% In frecuencia de funcionamiento 45÷65Hz Relación TC (valor máximo del primario) 10000A sobrecarga continua 1,2 Un; 2In sobrecarga de corta duración 2 Un; 20 In (1seg) consumo de los circuitos de tensión <0,5VA consumo de los circuitos de corriente <0,5VA alimentación 115-230Vac (47...63Hz) ±10% consumo de energía 3VA temperatura de funcionamiento -10...+23...+50°C temperatura de almacenamiento -30...+70°C autoextinguible material termoplástico UL 94-V0 protección de la carcasa IP52
