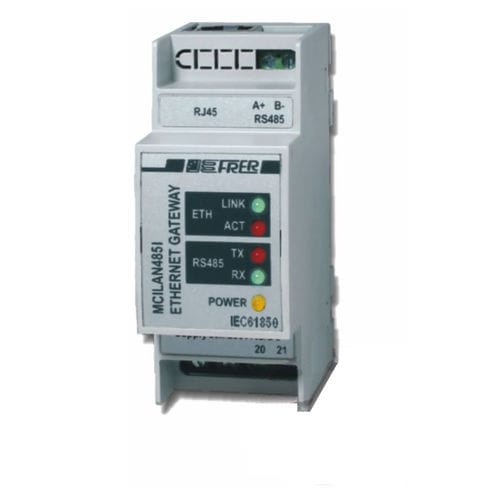

Pasarela Ethernet MCILAN485I

de comunicaciónde mediosIP

La nueva norma internacional IEC61850 define un protocolo de comunicación orientado a la supervisión, control y protección de los sistemas de generación, transporte y distribución de electricidad. Estas son algunas de sus principales características - Un único protocolo que puede utilizarse en todos los niveles del sistema, desde el de campo hasta el de supervisión. - Un alto nivel de normalización y una definición precisa y clara de las funciones y servicios implicados. - Adopción de la red Ehternet como medio de transmisión, manteniendo la posibilidad de evolucionar hacia otros medios. Cada pasarela IEC61850 está equipada con un servidor Web de configuración integrado (accesible tecleando la dirección IP correspondiente en la barra de direcciones de cualquier navegador Web de su elección), utilizado para configurar ciertos detalles funcionales de la propia pasarela, ciertos comportamientos del protocolo IEC61850, y para supervisar el correcto funcionamiento del sistema durante el proceso de puesta en servicio. Datos técnicos Interfaz Ethernet IEEE802.3, IEEE802.3u protocolo IEC61850 Ed. 1-2 + HTTP velocidad 10/100 Mbps conexión 1 x RJ-45 interfaz serie RS 485 Master conexión morsetti a vite / bloques de terminales protocolo ModBus RTU bits de parada 1, 2 bits de paridad par, impar, ninguno velocidad en baudios 9600, 19200, 38400 bps señales RS485: Data+, Dataprotezione ESD Protección ESD 15 kV
