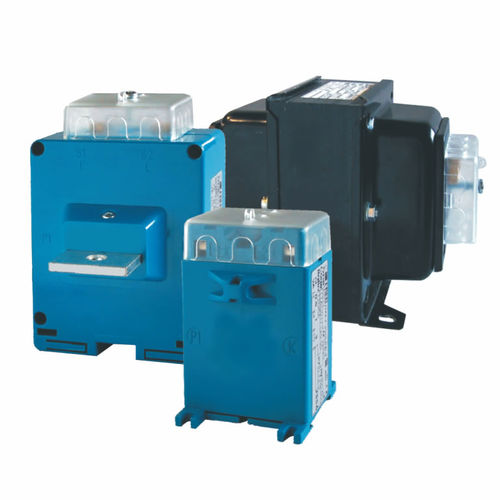

Transformador de corriente T series

encapsuladopara la industriaIEC

Ratio Corrección Medida CT 0,1÷5A/0,1÷5A - 1÷5VA cl. 0,5 Relación Corrección Medida CT 0,1÷15A/0,1÷5A - 2÷10VA cl. 0,5 Relación de corrección del TC de medición 0,1÷15A/0,1÷5A - 4÷20VA cl. 0,5 Relación de corrección TC de protección 1÷100A/1o5A 10VA 5P5 - 8 5P10 - 5VA 5P15 - 3VA 5P20 Relación de corrección del TC de protección Relación de corrección del TC de protección 1÷100A/1o5A 20VA 5P5 - 15 5P10 - 8VA 5P15 - 6VA 5P20 Relación de corrección de protección TC 1÷100A/1o5A 40VA 5P5 - 30 5P10 - 15VA 5P15 - 10VA 5P20 Relación de corrección de la protección CT 1÷100A/1o5A 60VA 5P5 - 40 5P10 - 20VA 5P15 - 15VA 5P20 - material termoplástico autoextinguible UL94-V0 - frecuencia de funcionamiento 50÷60 Hz - tensión de referencia de aislamiento 0,72 kV - tensión de prueba 3 kV x 1' 50 Hz - Clase de aislamiento E - grado de protección IP 30 - sobreintensidad continua 100% In - corriente térmica asignada de corta duración (I th) 60 In - corriente dinámica asignada (I dyn) 2,5 x Ith - factor de seguridad N ≤ 5 - temperatura de funcionamiento -25 +50 °C - temperatura de almacenamiento -40 +80 °C - fabricado según IEC/EN 61869-1 IEC/EN 61869
