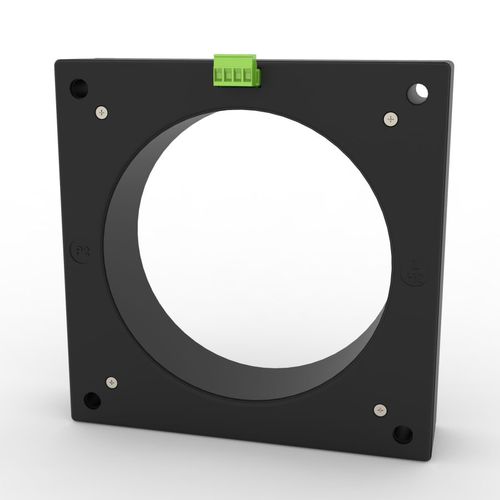

Sensor de corriente toroidal TDB160

DCACcon salida de relé

Sensor ø160mm Los sensores de la serie TDB son capaces de medir corrientes AC y DC con un ancho de banda DC-10kHz, y una resolución de 1mA. Los sensores TDB disponen de una función de desmagnetización integrada con puesta a cero del offset DC, que se realiza por comando de relé. Esta función pone a cero los errores de medida de la corriente continua (DC offset) causados por el campo magnético terrestre, los imanes permanentes, la bobina DC, las derivas de temperatura, los choques mecánicos o las vibraciones. El error de medición de la corriente RMS (AC+DC) es proporcional a la corriente de línea y depende de la disposición geométrica de los conductores que pasan por el orificio del sensor. También depende de la distancia y de la disposición geométrica de los conductores cercanos que pasan fuera del orificio del sensor. El ajuste de IΔn <100mA sólo será posible centrando los conductores y con condiciones ambientales controladas (temperatura, vibración, EMI).
