Detector paso de falta X52UL6

Descripción general

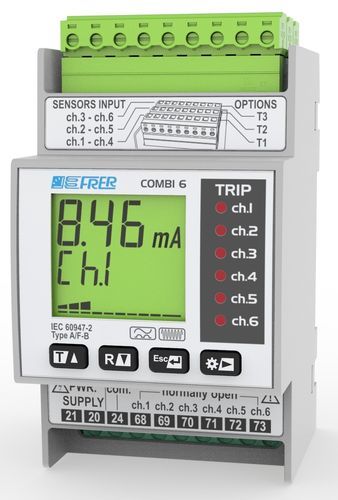

El relé de fuga a tierra multicanal COMBI 6 (modelo X52UL6) está diseñado para monitorizar y proteger hasta seis sistemas eléctricos independientes. El instrumento compacto ocupa 3 módulos DIN, centralizando la protección de múltiples circuitos y reduciendo el espacio en el cuadro así como la complejidad del cableado. Los bloques de bornes extraíbles facilitan las conexiones y el mantenimiento.

Características clave

• Monitoriza hasta 6 sistemas independientes (multicanal)
• Compacto: equipo único que ocupa 3 módulos DIN
• Bloques de bornes extraíbles para simplificar el cableado y la instalación
• Cuatro teclas frontales para programación inmediata
• Función copiar/pegar en el menú de ajustes para simplificar la configuración
• Botón dedicado para desplazar canales y seleccionar la entrada mostrada
• Visualización automática del último canal disparado y LED de indicación del canal disparado
• Disponible en varias versiones para cubrir Tipo B, Tipo AF y combinaciones mixtas B/AF

Versiones disponibles

• Solo Tipo B
• Solo Tipo AF
• Mixto B/AF con 5 combinaciones de entrada diferentes

Funcionamiento y visualización
Los controles frontales incluyen cuatro teclas programables y un botón dedicado para desplazar canales. La pantalla muestra el canal seleccionado; en caso de disparo la pantalla muestra automáticamente el último canal disparado y se enciende el LED correspondiente. Los ajustes pueden copiarse/pegarse entre canales para una configuración rápida.

Notas mecánicas y de instalación
Ancho del equipo: 3 módulos DIN. Se suministran bloques de bornes extraíbles para facilitar el cableado y el mantenimiento. Diseñado para montaje en panel con dimensiones optimizadas para reducir el espacio y la complejidad del cableado.

Documentación

• Hoja de datos y manual de usuario disponibles para descarga
• Dibujos técnicos (PDF/CAD) disponibles para el corte de panel y montaje

Especificaciones técnicas

• Modelo: X52UL6
• Tipo de producto: Relé de fuga a tierra multicanal COMBI 6
• Número de canales: Hasta 6 entradas independientes
• Versiones: Solo Tipo B; Solo Tipo AF; Mixto B/AF (5 combinaciones de entrada)
• Tamaño: 3 módulos DIN
• Bornes: Bloques de bornes extraíbles
• Teclas frontales: 4 teclas programables
• Ayudas de programación: función copiar/pegar en el menú de ajustes
• Selección de canal: botón dedicado para desplazamiento/visualización
• Indicación de disparo: visualización automática del último canal disparado y LED correspondiente
