Contador de energía eléctrica trifásico C70QTL

para montaje sobre panelen riel DINmultiprecio

Producto

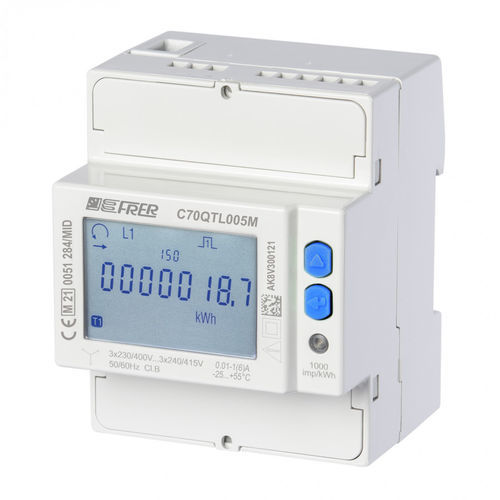

Contador de energía conforme MID C70QTL005M4CAD para sistemas trifásicos de 4 hilos desequilibrados. Formato modular para carril DIN (4 módulos DIN) con entrada CT y comunicación integrada RS485 Modbus RTU, indicado para monitorización y facturación energética en entornos industriales.

Principales características

• Sistema trifásico, 4 hilos desequilibrado – tensión nominal 400 V
• Entrada CT, rango de medida 1–5 A
• Doble tarifa (dos registros tarifarios)
• 1 salida de pulsos para contadores externos o supervisión
• Interfaz RS485 integrada con protocolo Modbus RTU
• Formato mecánico: 4 módulos DIN para montaje en carril DIN

Descargas disponibles (documentos)

• Hoja de datos (PDF)
• Manual de usuario (PDF)
• Protocolos de comunicación – Modbus RTU (PDF)
• Software (acceso protegido)

Planos técnicos

• Dibujo técnico DWG (archivo)
• Dibujo técnico PDF

Especificaciones técnicas

• Familia de producto: contadores de energía MID
• Modelo: C70QTL005M4CAD
• Serie: C70QTL
• Configuración: trifásico, 4 hilos (desequilibrado)
• Tensión nominal: 400 V
• Entrada de corriente: entrada CT, 1–5 A
• Tarifas: doble tarifa
• Salidas: 1 salida de pulsos
• Comunicación: RS485, Modbus RTU
• Formato: 4 módulos DIN (tamaño modular para cuadro)
• Documentos disponibles: hoja de datos, manual, protocolo Modbus RTU, dibujos técnicos, software
