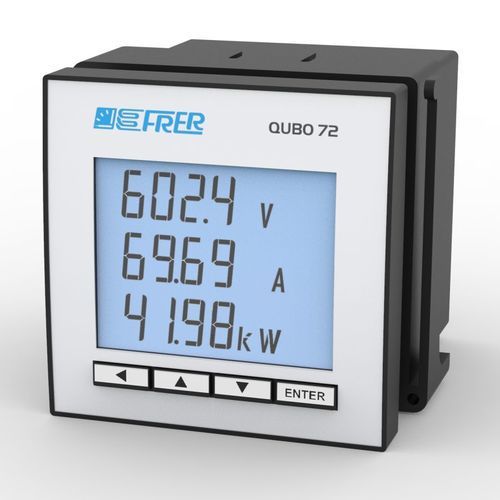

Dispositivo de medición de potencia contador eléctrico Q72C3L

multifunciónempotrableDC

Descripción
Analizador multifunción diseñado para su uso en sistemas de corriente continua (DC). La entrada de tensión está conectada directamente a la línea, mientras que la entrada proporcional a la corriente se deriva de un shunt; el valor de la corriente primaria se puede ajustar mediante un menú de programación. Mide las principales magnitudes eléctricas en DC, incluidos los contadores de energía bidireccional y los amperio-hora (Ah), y ofrece un conjunto adicional de medidas avanzadas para un control y diagnóstico más eficientes del estado del sistema.

Comunicación y salidas
Dispositivo suministrado de serie con comunicación RS485 - Modbus RTU. Opcionalmente puede equiparse con una salida de alarma programable, que alternativamente puede configurarse como salida de impulsos para la retransmisión de energía o Ah.

Documentación disponible
Hoja técnica, manual de usuario, protocolos de comunicación (Modbus RTU) y documentación sobre las opciones disponibles están disponibles.

Características técnicas / especificaciones

• Tipología: analizador de red para líneas en corriente continua (DC)
• Serie/producto: QUBO 72 - 72x72 (modelo Q72C3L)
• Tamaño frontal / hueco de panel: 72 x 72 mm
• Entrada de tensión: conexión directa a la línea
• Entrada de corriente: proporcional, derivada de shunt; valor de la corriente primaria configurable vía menú
• Magnitudes medidas: principales magnitudes de red en DC, conteo de energía bidireccional, Ah
• Medidas adicionales: conjunto de medidas «avanzadas» para monitorización y diagnóstico
• Comunicación de serie: RS485 - Modbus RTU
• Salidas opcionales: 1 salida de alarma programable o salida de impulsos para retransmisión de energía/Ah
