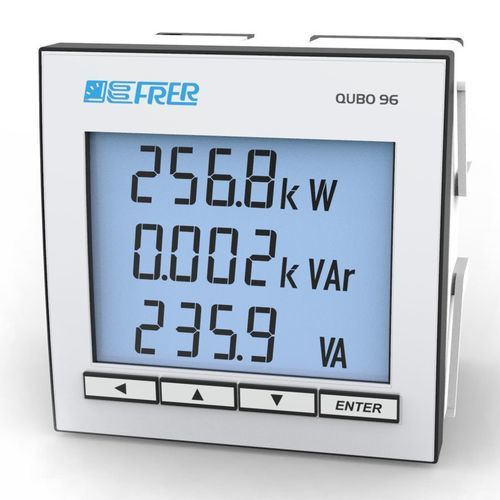

Central de medición digital Q96P3H

Descripción
Analizador multifunción para su uso en sistemas trifásicos de 3 o 4 hilos con cargas desequilibradas y formas de onda distorsionadas para BT/MT. Además de las magnitudes eléctricas principales (incluidos los contadores de energía activa y reactiva bidireccionales), ofrece un conjunto adicional de medidas avanzadas que permiten un control más eficiente y proporcionan información complementaria sobre el estado de funcionamiento del sistema.

Funciones principales

• Medida de magnitudes eléctricas principales (tensiones, corrientes, potencias, factores de potencia).
• Contadores de energía activa y reactiva bidireccionales.
• Medición de THD (Total Harmonic Distortion).
• Diseñado para sistemas trifásicos de 3 o 4 hilos, incluyendo cargas desequilibradas y formas de onda distorsionadas.

Comunicaciones y salidas

• Interfaces de comunicación opcionales: Modbus RTU (RS485), Ethernet, IEC61850, PROFIBUS.
• 2 salidas de alarma programables, configurables alternativamente como salidas de impulsos para la retransmisión de energías activa y reactiva.
• Posibilidad de conexión con módulos de salidas analógicas.

Documentación disponible

• Hoja técnica.
• Manual de usuario.
• Protocolos de comunicación (incluyendo documentos específicos para Modbus RTU, Ethernet, PROFIBUS).
• Catálogo de opciones.
• Planos técnicos (DWG y PDF).

Especificaciones técnicas

• Denominación del modelo: Q96P3H (serie QUBO 96 / 96×96).
• Tamaño frontal: 96 × 96 mm (montaje en panel).
• Aplicación: Analizador de red trifásica para BT/MT.
• Tensión nominal: 100 – 400 V (según ficha del producto).
• Rango de medida de corriente (entrada directa o mediante TC): 1 – 5 A (según ficha del producto).
• Medición de THD y gestión de formas de onda distorsionadas.
• Contadores de energía: activa y reactiva bidireccionales.
• Conjunto adicional de medidas avanzadas para monitorización ampliada del estado del sistema.
• Interfaces opcionales: RS485 Modbus RTU, Ethernet, IEC61850, PROFIBUS.
• Salidas: 2 salidas de alarma programables o salidas de impulsos para retransmisión de energía; integración con módulos de salidas analógicas.
• Conformidad/normativa: CEI 0-16 (indicado en la ficha del producto).
• Documentación técnica disponible: hoja técnica, manual de usuario, protocolos de comunicación y planos técnicos.
