Sistema de muestreo de gas Gas Dome 300

para análisispara evaluaciones medioambientalesde vigilancia

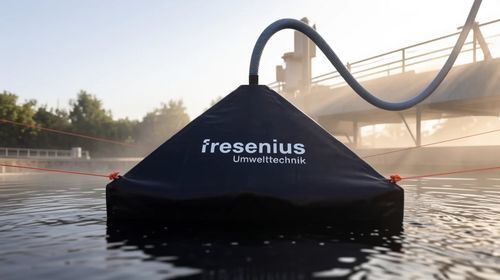

El Gas Dome 300 es una campana flotante para la monitorización de N₂O y metano en plantas de tratamiento de aguas residuales. Flota sobre el tanque de aireación y recoge los gases de escape que se elevan desde un área definida de 1,00 m². El gas fluye sin necesidad de un soplador a través de una manguera hasta el analizador de gases, que calcula la tasa de emisión en mg/(m²·h). Aplicaciones:

• Tanques de aireación de plantas de tratamiento de aguas residuales municipales e industriales
• Medición de óxido nitroso (N₂O), metano (CH₄) y CO₂, O₂ opcional
• Elaboración de informes conforme a la Directiva de la UE sobre el tratamiento de aguas residuales urbanas, demostración de la optimización de procesos, campañas de medición

Sus ventajas:

• Área de referencia definida: cada valor se refiere a 1,00 m² y puede compararse entre tanques, días y modos de funcionamiento.
• Sin soplador, sin bomba: la presión bajo la campana impulsa el gas hacia el armario.
• Sellado contra el depósito: un faldón se sumerge entre 20 y 30 cm en el agua y está lastrado con una cadena, por lo que no entra aire ambiente bajo la campana.
• Segundo punto de medición sencillo: una campana y una manguera más en el mismo analizador.

Datos técnicos (extracto):

• Superficie de recogida: 1,00 m² (dimensión interior)
• Diseño: pirámide sobre un bastidor flotante de PVC-U, revestimiento exterior de PVC oscuro, aislamiento de flotabilidad de PE de célula cerrada
• Conexión: pasamuros de depósito de 1½″, boquilla de manguera de 40 mm
• Caudal: 0–20 m³/h sin soplador; valores válidos a partir de aprox. 1 m³/h
• Manguera: diámetro interior de 40 mm, 25 m por punto de medición, hasta −20 °C
• Colocación: cuerdas tensoras o puente fijo, pluma para aliviar la tensión

El Gas Dome 300 se suministra como parte del sistema Off-Gas: en el System Smart con el Smart Control 300 (límite de detección de N₂O de 10 ppmV) o en el System Expert con el GA 320 (límite de detección de N₂O de 0,5 ppmV). Más detalles: folletos del sistema Off-Gas Smart y Expert (06.10.2026) en la sección «Catálogos».
