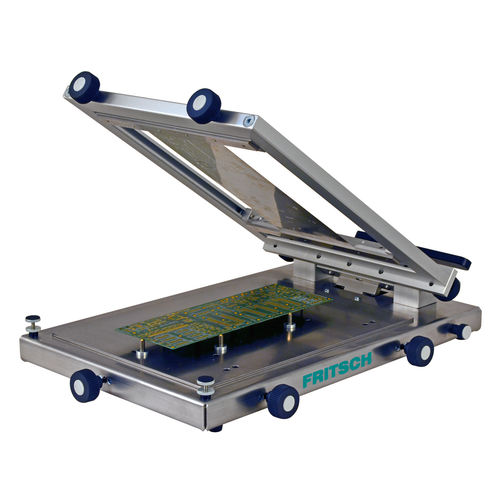

Máquina de serigrafia manual printALL005

PCBbajo volumende alta precisión

Resumen del producto
El printALL005 es una impresora de plantillas manual con un armazón base estable que ofrece impresiones reproducibles para estructuras de hasta 0,5 mm. Su construcción robusta permite un manejo sencillo y resultados constantes, adecuada para prototipos y pequeñas series.

Funcionalidad
El modelo básico admite el estampado de PCB de una y dos caras. Las placas se colocan sobre la placa base y se fijan mecánicamente con soportes ajustables. El posicionamiento X-Y y el eje theta se ajustan mediante ruedas estriadas. Un levantamiento paralelo garantiza una separación limpia entre la PCB y la plantilla y una imagen de impresión precisa.

Características

• Levantamiento paralelo para separación limpia PCB–plantilla
• Compatibilidad con varios marcos de plantilla
• Configuración de impresión rápida con ajuste X-Y y theta
• Fácil manejo para flujos de prototipos y pequeñas series

Comparación (tabla)
printALL005 | printALL005L
Dimensiones: 400 x 640 x 150 mm, cerrado | Dimensiones: 610 x 540 x 150 mm, cerrado
Base: 545 x 360 mm | Base: 570 x 445 mm
Tamaño de plantilla: 460 x 30 x 350 mm | Tamaño de plantilla: 560 x 30 x 350 mm
Peso: aprox. 15 kg | Peso: aprox. 17 kg

Especificaciones técnicas

• Tipo: impresora de plantillas manual
• Armazón de base estable para alta calidad de impresión
• Adecuada para prototipos y pequeñas series
• Capacidad de impresión: PCB de una y dos caras
• Posicionamiento: X-Y y theta ajustables mediante ruedas estriadas
• Levantamiento paralelo para separación limpia PCB–plantilla
• Impresión de estructuras finas hasta 0,5 mm
• Compatibilidad con varios marcos de plantilla
• Peso aprox.: aprox. 15 kg (printALL005)
• Dimensiones base (printALL005): 545 x 360 mm
• Tamaño de plantilla (printALL005): 460 x 30 x 350 mm
