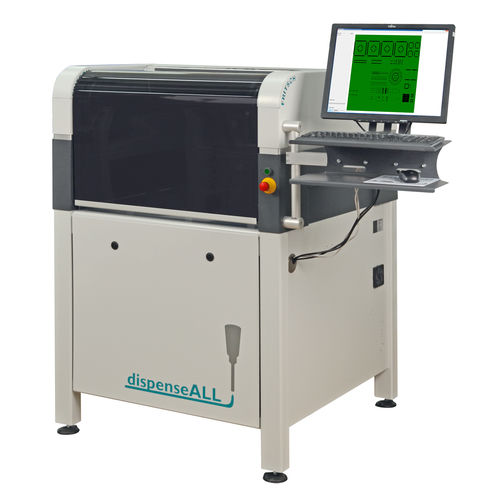

Dosificador de líquidos dispenseALL420

de jeringapara la industria electrónicade alta precisión

Información del producto
El sistema de dosificación totalmente automático dispenseALL 420 es una máquina flexible para aplicar pasta de soldadura, adhesivo, sellador, underfill, recubrimiento conformal y otros medios. Es adecuado para prototipos, producción en serie, aplicaciones especiales y para ampliar líneas de producción.

Diseño y funcionamiento
El sistema cuenta con una unidad portadora universal que permite el uso simultáneo de hasta tres válvulas de dosificación diferentes. Cada cabeza de dosificación tiene un motor con codificador integrado para controlar la posición y alcanzar cualquier altura de dosificación en la pieza.

Características clave

• 1 a 3 válvulas de dosificación por máquina
• eje servo para cada cabeza con control de posición por codificador
• más de 10 válvulas diferentes disponibles para distintos medios
• dosificación en paralelo para aumentar el rendimiento
• medición automática de la boquilla de dosificación
• medición de altura sin contacto de PCB/piezas
• integración inline compatible con SMEMA
• programación mediante teach-in o convertidor CAD

Aplicaciones
El sistema admite puntos, líneas, círculos y formas libres. Maneja válvulas tiempo-presión, válvulas de precisión, válvulas de tornillo, dispensado por chorro y sistemas de pulverización, y puede configurarse según los medios y requisitos del proceso.

Información adicional

• Válvulas de dosificación
• Cabezas de dosificación
• Software
• Módulos de software
• Detalles
• Opciones

Especificaciones técnicas

• Modelo: dispenseALL 420 (sistema de dosificación automático)
• Número de válvulas: 1 a 3 por máquina
• Tipos de válvulas compatibles: tiempo‑presión, precisión, tornillo, chorro, pulverización
• Patrones de dosificación: puntos, líneas, círculos, formas libres
• Control de altura: accionamiento motor con codificador para alturas arbitrarias
• Funciones: dosificación en paralelo, medición automática de boquilla, medición de altura sin contacto
• Integración: sistema inline compatible SMEMA
• Programación: teach-in o convertidor CAD

Vídeo del producto
Hay disponible un vídeo del producto que muestra la puesta en marcha y aplicaciones típicas.
