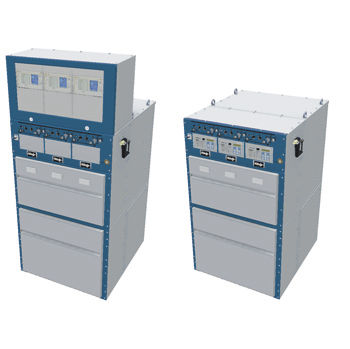

Cuadro eléctrico contra los arcos eléctricos ECOS-C

contra cortocircuitosunipolarde tensión media

Descripción general
El centro de media tensión ECOS-C sin SF6 está calificado hasta 24 kV y, con una anchura de bancada de 240 mm, ofrece uno de los sistemas de interruptores más compactos preensamblados para aplicaciones industriales. Equipado con interruptores de vacío y aislamiento fluido Midel 7131, el sistema garantiza la desconexión fiable de cortocircuitos y una reciclabilidad completa al final de su vida útil.

Características clave

• Libre de SF6, cetona fluorada y fluoronitrilo — potencial de calentamiento global GWP = 0,0
• Sistemas compactos ensamblados en fábrica, de 2 a 7 paneles, anchura de panel 240 mm
• Barras y compartimentos dimensionados para 630 A de corriente continua
• Parte primaria encapsulada con protección táctil, grado IP67
• Alta seguridad frente a arcos gracias a la encapsulación metálica monopolar de la parte primaria
• Aislamiento fluido Midel 7131 clasificado como no peligroso por la Agencia Federal de Medio Ambiente
• Interruptor con interruptores de vacío capaz de interrumpir hasta 20 kA en 3 s
• Accionamiento de energía acumulada compatible con ARC, hasta 10 000 operaciones (M2)
• Apto para funcionamiento en emplazamientos a altitudes superiores a 1000 m
• Panel de medida separado, aislado por aire y a prueba de fallos, disponible

Especificaciones técnicas

• Tensión nominal: hasta 24 kV
• Anchura del panel: 240 mm
• Corriente continua en barra: 630 A
• Poder de cierre/corte en cortocircuito: 20 kA (3 s)
• Protección de la parte primaria: encapsulada, táctil, IP67
• Medio de aislamiento: Midel 7131 (no peligroso)
• Tecnología de corte: interruptores de vacío
• Accionamiento: energía acumulada, compatible ARC, clase M2 (hasta 10 000 operaciones)

Aplicaciones y ventajas

• Diseño compacto para salas eléctricas con espacio limitado y plantas modulares
• Alternativa medioambiental al SF6 con reciclabilidad total al final de vida
• Conformación en fábrica que reduce tiempos de instalación y puesta en marcha en obra
• Alta seguridad para el personal y protección frente a arcos en subestaciones industriales y de distribución
• Opciones de medida y prueba mediante un panel de medida separado, aislado por aire
