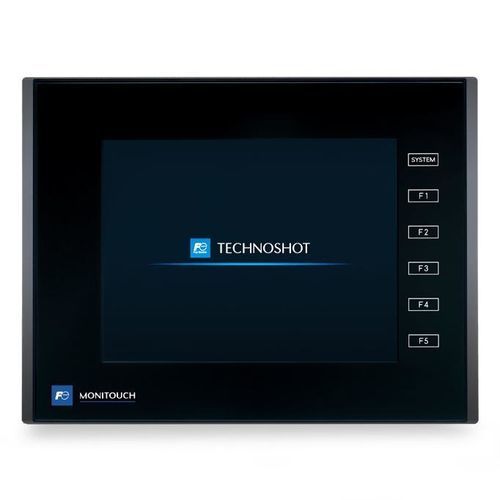

HMI táctil TS2060

con pantalla táctil resistivaempotrableQVGA

Descripción
El Monitouch TS2060 es una interfaz hombre‑máquina (IHM) industrial diseñada para control de máquinas e interacción del operador. Disponible con pantalla TFT QVGA de 5,7 pulgadas, la serie TS2060 incluye retroiluminación LED, puertos USB de serie y, en la variante TS2060i, Ethernet y memoria ampliada para conectividad y mantenimiento remoto.

Campos de aplicación

• Máquinas de moldeo por inyección
• Líneas de montaje y producción
• Máquinas de embalaje controladas por PLC
• Prensas y equipos de conformado
• Hornos de reflujo y líneas térmicas
• Formadoras de película para semiconductores
• Máquinas de llenado y dosificación
• Plantas de tratamiento de agua y aguas residuales

Beneficios clave

• Pantalla TFT color para mayor fidelidad de color, brillo, ángulo de visión y contraste
• USB estándar (mini‑B Ver.2.0); TS2060i añade Type‑A y ranura SD/SDHC para transferencias y copias de seguridad
• Ethernet opcional (TS2060i) para supervisión y mantenimiento remoto
• Diseño compacto y fácil instalación en paneles de control industriales

Resumen técnico (TS2060 / TS2060i)

• Memoria pantalla (FROM): TS2060 = 2,5 M bytes; TS2060i = 10,5 M bytes
• Memoria de respaldo (SRAM): TS2060 = 28K bytes; TS2060i = 512K bytes
• Stroke font: compatible en TS2060i
• Pantalla: 5,7" TFT QVGA (320 x 240), 65.536 colores
• Retroiluminación: LED, vida aproximada 50.000 horas

Pantalla

• Resolución: 320 x 240 píxeles
• Colores: 65.536
• Luz de fondo: LED
• Vida útil retroiluminación: aprox. 50.000 horas

Táctil / Botones

• Interfaz táctil: película resistiva analógica
• Número de botones de función: 6

Interfaces externas (según variante)

• Serial: RS‑232C / RS‑422 / RS‑485 (múltiples puertos y velocidades)
• USB: mini‑B (Ver.2.0) estándar; TS2060i añade Type‑A + mini‑B (Ver.2.0)
• Tarjeta SD: TS2060i = 1 ranura (SD/SDHC)
• Ethernet: TS2060i = 1 puerto, 100/10 Mbps

Alimentación

• Tensión: DC 24 V ±10%
• Consumo máximo: ≤ 13 W

Entorno y mecánica

• Temperatura de funcionamiento: -10 °C a +50 °C
• Temperatura de almacenamiento: -10 °C a +60 °C
• Humedad de funcionamiento: ≤ 85% HR (sin condensación)
• Altitud de funcionamiento: ≤ 2.000 m
• Protección panel frontal: IP65 con junta; panel trasero: IP20
• Dimensiones (An x Al x P): 182,55 x 138,8 x 45,8 mm
• Recorte de panel: 174,0 +0,5/-0 x 131,0 +0,5/-0 mm

Instalación y conformidad

• Resistencia a tierra: < 100 Ω; separación FG/SG
• Refrigeración: por convección natural
• Normativas: CE, KC, UL61010‑1, UL61010‑2‑201

Otros / especificaciones

• Color de la carcasa: negro
• Batería RTC: vida útil aprox. 5 años (a 25 °C)
• Peso aproximado (según configuración): ≈ 5,00 kg
