Panel detector plano de rayos X DynamIx FXR

para ENDdigital

Resumen
La familia DynamIx FXR ofrece soluciones de matriz detectora digital (DDA) fijas y portátiles para radiografía industrial de alto rendimiento. La tecnología de procesamiento de imágenes de FUJIFILM posibilita adquisición rápida y resultados de alta resolución para inspecciones en línea y en campo.

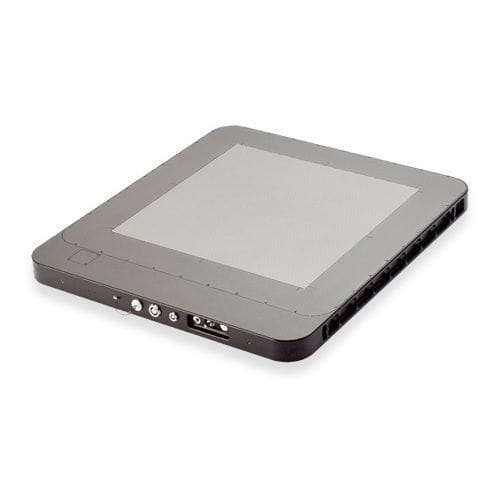

DynamIx FXR
El FUJIFILM DynamIx FXR es un DDA fijo diseñado para conectarse a un generador de rayos X e instalarse en armarios radiográficos o cámaras de exposición walk‑in. Está pensado para flujos de inspección internos de alto volumen que requieren disponibilidad inmediata de imágenes digitales.

Modelo clave FXR

• FXR D-1611: paso de píxel 100 μm, capacidad energética hasta 15 MeV, área activa 40,64 × 40,64 cm (16 in × 16 in) para acomodar múltiples piezas por exposición.

DynamIx FXR Pad
La gama FUJIFILM DynamIx FXR Pad incluye detectores planos portátiles y ligeros para inspecciones en campo. Frecuentemente usados con fuentes gamma o rayos X portátiles, los FXR Pad permiten capturar imágenes rápidamente y revisarlas al instante en un portátil, adecuados para inspección de tuberías y activos en instalaciones energéticas y servicios de campo.

Modelo clave FXR Pad

• NDT 1417MA: detector plano de silicio amorfo 14 × 17 in, inalámbrico y portátil; diseño compacto y robusto, alta resistencia a la radiación; comunicaciones por cable o inalámbricas.

¿Qué es una matriz detectora digital (DDA)?
Una DDA convierte directamente los rayos X incidentes en imágenes digitales mediante un panel plano industrial. Proporciona disponibilidad de imagen casi instantánea con mínimo post‑procesamiento, facilitando decisiones más rápidas y mayor rendimiento en comparación con métodos basados en película.

Comparación con otros métodos de radiografía
Los sistemas DDA eliminan la gestión de película y el revelado químico. Respecto a la radiografía computarizada (CR), DDA ofrece normalmente disponibilidad de imagen inmediata y ventajas en la detección de defectos de mayor tamaño y en inspecciones de alto volumen.

Industrias que se benefician

• Petróleo y gas — inspección de tuberías y activos
• Fabricación — inspección en línea y de alto volumen
• Automoción — inspección de componentes y conjuntos
• Aeroespacial — inspección de piezas fundidas y críticas

Qué modelo es el adecuado para usted
Seleccione un DynamIx FXR fijo para inspecciones de planta de alto rendimiento y un FXR Pad para inspecciones portátiles en campo. FUJIFILM ofrece varias dimensiones de panel y opciones de interfaz para ajustarse a niveles de energía, tamaños de pieza y condiciones de sitio.

Características / especificaciones técnicas

• FXR D-1611: paso de píxel 100 μm
• FXR D-1611: niveles de energía hasta 15 MeV
• FXR D-1611: área activa 40,64 × 40,64 cm (16 in × 16 in)
• NDT 1417MA: área activa 14 × 17 in; detector plano de silicio amorfo portátil e inalámbrico
• NDT 1417MA: diseño compacto y robusto, alta resistencia a radiación
• NDT 1417MA: comunicación de datos/signal por cable o inalámbrica
• Ventajas DDA: imagen en tiempo real, procesamiento instantáneo, eliminación de revelado químico, mayor rendimiento y portabilidad de imágenes digitales
