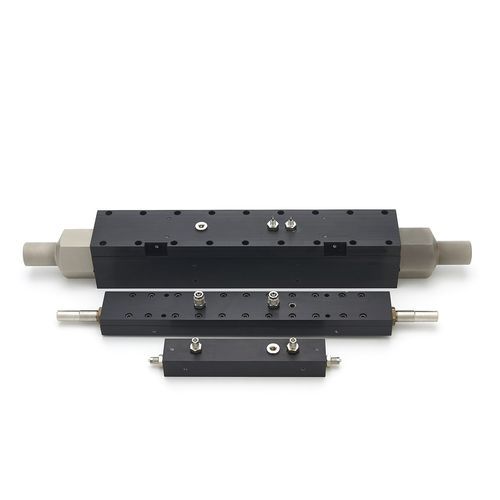

Módulo de flujo laminar FCO96

Elementos primarios de flujo para flujos de aire/gas de 0.1ml/min a 40,000 l/min Excelentes propiedades de relación de reducción No se requiere la extracción de la raíz cuadrada Genera una baja caída presión a través del elemento Apto para presiones de hasta 8 bar. La serie FCO96 de elementos de flujo laminar (LFE) es una familia de dispositivos de flujo primario para la medición de flujos de aire y gas de bajo volumen de 0.1 ml / min a 40000 litros / min. Los FCO96 LFE proporcionan la capacidad de medir con precisión y repetibilidad los bajos flujos encontrados en sistemas de muestreo, inyectores y aplicaciones de respiración. Las mediciones de flujo a menudo se realizan mediante placa de orificio, venturi o boquilla, donde la presión diferencial generada está relacionada con el flujo a través de una ley cuadrada. Los Elementos de Flujo Laminar FCO96 tienen una relación lineal entre la presión diferencial y el flujo permitiendo lograr una relación de reducción mucho mayor. Las condiciones de flujo laminar se alcanzan por debajo de un número de Reynolds de 2000. Los Elementos de Flujo Laminar FCO96 generan una presión diferencial baja y ofrecen poca restricción al flujo. Un valor típico al caudal total es de 10 mmH20 (98 Pa). Los instrumentos de medición adecuados son la gama Furness Controls de micromanómetros y transmisores. Teoría Las condiciones de Flujo Laminar están presentes en un gas cuando el número de Reynolds está por debajo de la cifra crítica de 2000. Por encima de esta cifra, la condición del fluido se considera turbulenta. Debajo de esta cifra, la diferencia de presión sobre una longitud dada es lineal con el caudal.
