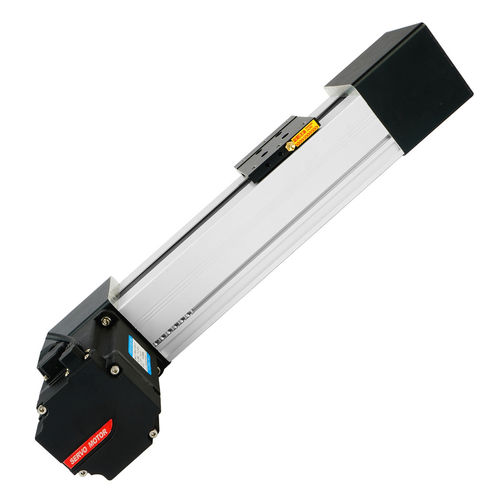

Módulo lineal accionado por correa FBL80

guiadopara aplicaciones de soldadura

Descripción
Actuador lineal por correa de la serie FBL80 que combina una guía lineal totalmente sellada de 80 mm con una transmisión por correa de largo recorrido y alta velocidad, y un motor paso a paso integrado u opcional. Diseñado para posicionamiento lineal preciso en entornos industriales polvorientos o exigentes que requieren larga vida útil.

Principales características

• Guía lineal FBL80 totalmente sellada (ancho del cuerpo 80 mm) que proporciona protección contra polvo y funcionamiento fiable en ambientes contaminados.
• Gran capacidad de recorrido con compresión mínima y resistencia estructural a colisiones con objetos duros sin deformación.
• Alta resistencia a aceites y temperaturas elevadas para prolongar los intervalos de mantenimiento.
• Transmisión por correa con polea sincronizadora (circunferencia 165 mm) para movimiento lineal de alta velocidad y aceleración suave hasta 1500 mm/s.
• Disponible con motor paso a paso integrado o sin motor para accionamientos externos; repetibilidad de posición 0,05 mm.

Áreas de aplicación

• Sistemas automáticos de dosificación y pulverización
• Equipos de soldadura, embalaje y manejo
• Equipos de impresión y sistemas portadores láser
• Máquinas de corte y troquelado de láminas traseras fotovoltaicas
• Robots transportadores y módulos auxiliares de automatización
• Equipos de timelapse y montajes de pruebas de laboratorio
• Diversas líneas de producción de automatización industrial

Especificaciones técnicas

• Serie: FBL80
• Rango de carrera: 100 mm – 3900 mm
• Precisión de posición (repetibilidad): 0,05 mm
• Velocidad máxima: 1500 mm/s
• Carga máxima: 50 kg
• Circunferencia de la polea sincronizadora: 165 mm

Opciones e integración

• Opciones de motor: motor paso a paso integrado o versión sin motor para accionamientos externos
• Interfaces de montaje estándar para integración directa en bastidores de automatización
• Compatible con controladores paso a paso habituales y sistemas de retroalimentación por encoder bajo demanda
• Longitudes de carrera personalizadas, sensores de fin de carrera y soportes de montaje disponibles
