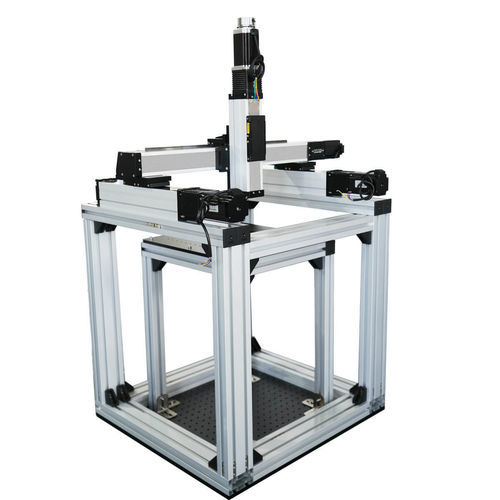

Platina de posicionamiento lineal FSL60IS-VM

XYZmotorizada3 ejes

Breve descripción
Gracias a su estructura principal de módulos lineales cerrados, es resistente al polvo, al agua y a los residuos. El bastidor central personalizado soporta de forma estable las muestras de prueba y la plataforma móvil del pórtico superior permite un movimiento multidimensional, lo que la hace adecuada para el montaje de diversos equipos de inspección visual.

Principales características

• Recorrido personalizado: eje X 200 mm, eje Y 487 mm, eje Z 100 mm
• Precisión de posicionamiento repetible: ±0,02 mm
• Serie: FSL60IS-VM
• Rango de carrera (ejemplo de la serie en esta configuración): 50 mm - 1050 mm
• Precisión de posicionamiento (valor listado): 0,01 mm
• Velocidad máxima: 200 mm/s
• Carga máxima: 70 kg

Información adicional de producto y aplicación
El sistema está diseñado como solución de posicionamiento lineal multieje para tareas de ensamblaje e inspección, especialmente en aplicaciones de inspección visual y automatización de procesos. La construcción modular permite configuraciones personalizadas según requisitos de recorrido, precisión y carga.

Descripción de la marca
FUYU Technology es un fabricante de robótica lineal fundado en 2011. Sus productos principales incluyen módulos lineales de husillo de bolas, guías lineales accionadas por correa, actuadores eléctricos, plataformas de posicionamiento y controladores de movimiento para robots cartesianos. La compañía dispone de certificaciones CE, FCC, RoHS, TUV e ISO9001 y de numerosos derechos de propiedad intelectual. El sistema de posicionamiento multieje puede componerse por varios módulos con un rango de carrera desde 50 mm hasta 12000 mm (según configuración), una precisión de posición de 0,02 mm a 0,2 mm y una capacidad de carga de 3 kg a 180 kg.

caractéristiques / spécifications techniques

• Modelo/serie: FSL60IS-VM
• Recorrido personalizado de la unidad mostrada: X = 200 mm, Y = 487 mm, Z = 100 mm
• Rango de carrera (configuración presentada): 50 mm - 1050 mm
• Rango de carrera (posible según línea de producto): 50 mm - 12000 mm
• Precisión de posicionamiento (listada en meta): 0,01 mm
• Precisión repetible (mencionada en descripción): ±0,02 mm
• Precisión de la serie (rango típico): 0,02 mm - 0,2 mm
• Velocidad máxima: 200 mm/s
• Carga máxima: 70 kg (capacidad de la serie: 3 kg - 180 kg según configuración)
• Entorno: diseño resistente al polvo y a residuos; opciones con rieles antipolvo
