Sensor de temperatura RTD TF

de resistencia de platinoPt100de inmersión

Visión general

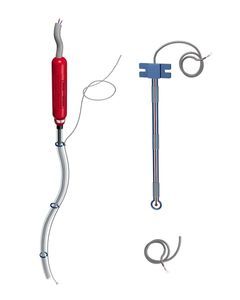

Las sondas de temperatura TF de Galvatek, que incorporan sensores PT100, ofrecen mediciones precisas y fiables para la regulación y el control de temperaturas de líquidos en entornos industriales exigentes. Disponibles con tubo rígido o vaina flexible fabricados en materiales altamente resistentes, se adaptan a distintos requisitos de procesos térmicos.

Especificaciones técnicas

• Sensor: PT100 4 hilos para precisión óptima.
• Configuraciones disponibles:
  • Vaina rígida en acero inoxidable, PP, PVDF o PTFE.
  • Vaina flexible en PFA para entornos confinados o corrosivos.
• Longitudes estándar:
  • Vaina rígida: 300, 500 o 800 mm (otras longitudes disponibles).
  • Vaina flexible: longitud estándar 1,6 m (otras longitudes posibles).
• Rango de temperatura: hasta 200°C según modelo.
• Compatibilidad: Compatible con sistemas de 2, 3 o 4 hilos para compensar resistencias parásitas.

Beneficios clave

• Alta precisión: los sensores PT100 de 4 hilos reducen interferencias para mediciones estables.
• Resistencia química: materiales como PTFE y PVDF para entornos agresivos.
• Adaptabilidad: versiones rígida o flexible para ajustarse a los requisitos de instalación.
• Mantenimiento sencillo: los sensores pueden reemplazarse en la vaina para alargar la vida útil.

Aplicaciones principales

• Industria química: control preciso de temperatura en depósitos.
• Galvanoplastia: monitorización de baños para evitar congelación, cristalización o sobrecalentamiento.
• Tratamiento de aguas: control térmico en circuitos de tratamiento.
• Sector farmacéutico: entornos que requieren alta precisión y resistencia química.

Seguridad y conformidad

• Conformes a la norma DIN EN 60751 para sensores PT100.
• Diseño robusto resistente a ambientes químicos agresivos y altas temperaturas.
• Diseñadas para un rendimiento consistente en condiciones extremas.

Opciones y accesorios

• Llave de montaje SB para cabeza BC — llave universal para montaje.
• Llave de montaje SL para cabeza LC — para apertura de caja de bornes LC y prensaestopas.
• Caja de bornes LC — cabeza roja (PP) o cabeza blanca (PVDF) para terminación eléctrica.
• Caja de bornes BC — caja de bornes para cabeza BC (materiales de cabeza PP o PVDF disponibles).
• Manga de montaje HM para cabeza BC — asegura el calentador de inmersión en travesaños de tanque; diámetro de perforación 70–76 mm; material EPDM.
• Manga de montaje ML para cabeza LC — permite instalación en espacios reducidos en travesaños de tanque; diámetro de perforación 63 mm; material EPDM.
• Manga de montaje EM para cabeza BC — instalación de huella reducida; diámetro de perforación 87–90 mm; material EPDM.
• Soporte HL para cabeza LC — fijado por tornillos en el borde del tanque; material PP.
• Soporte HB para cabeza BC — soporte para calentadores de inmersión con longitud máxima de tubo 800 mm; material PP.

Características / especificaciones técnicas

• Sensor: PT100 4 hilos.
• Tipos de vaina: rígida (acero inoxidable, PP, PVDF, PTFE) o flexible (PFA).
• Longitudes rígidas: 300, 500, 800 mm (otras longitudes disponibles).
• Longitud estándar flexible: 1,6 m (otras longitudes posibles).
• Rango de temperatura: hasta 200°C (según modelo).
• Compatibilidad de conexión: sistemas de 2, 3 o 4 hilos.
• Norma: DIN EN 60751 para sensores PT100.
