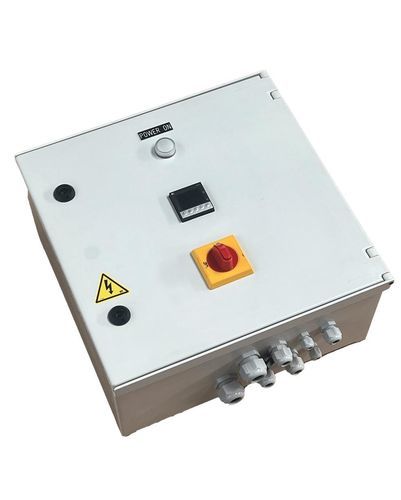

Cuadro de mando de potencia Galvabox 5T20-3AA

para dispositivo calefactorde temperaturade microprocesador

Resumen
La Galvabox 5T20-3AA es una unidad de control trifásica compacta diseñada para el control preciso de calentadores de inmersión en entornos industriales exigentes. Incorpora un regulador PID digital con autotuning y admite diversas opciones de detección de nivel para operación segura hasta 20 kW a 400 V trifásica.

Especificaciones técnicas

• Tensión de alimentación: 400 V trifásica, 50/60 Hz.
• Potencia máxima: 20 kW (30 A).
• Dimensiones: 400 x 400 x 200 mm.
• Grado de protección: IP65 (EN 60529).
• Tipo de control: PID, autoadaptativo con autoajuste.
• Entrada de medida: Sonda PT100 de 3 hilos.
• Entrada de seguridad: Compatible con interruptores de nivel por flotador (MTSu) o electrodos resistivos (NS2).
• Unidad de potencia: Relé de estado sólido tiristorizado 40 A.
• Conexión: Regleta de bornes centralizada con 4 prensaestopas para alimentación, calentador, PT100 y dispositivo de seguridad de nivel.

Ventajas clave

• Instalación sencilla: Dimensiones compactas y regleta centralizada para cableado rápido.
• Compatibilidad avanzada: Compatible con varios calentadores de inmersión y detectores de nivel.
• Fiabilidad y seguridad: Protección eléctrica con transformador, fusibles y restablecimiento automático de la seguridad de nivel.
• Pantalla intuitiva: Regulador con gran pantalla LCD a color para lectura clara de temperatura medida y consigna.
• Resistencia a la corrosión: Caja totalmente plástica adecuada para galvanoplastia y almacenamiento químico.

Aplicaciones principales

• Control térmico para calentadores de inmersión industriales hasta 15 kW en usos típicos.
• Control preciso de temperaturas en baños químicos y tanques de proceso.
• Uso en entornos corrosivos como la industria química y la galvanoplastia.
• Gestión segura de niveles en tanques o cubas con entradas de seguridad integradas.

Seguridad y conformidad

• Grado de protección: IP65, adecuado para entornos industriales exigentes.
• Protección del equipo: Monitorización de nivel y desconexión automática en caso de rotura de sonda o cortocircuito.
• Normativa: Diseñado para cumplir las regulaciones eléctricas e industriales aplicables.

Opciones y accesorios

• Sonda PT100 de 3 hilos (sensor de temperatura).

Características / especificaciones técnicas

• Tensión de alimentación: 400 V trifásica, 50/60 Hz
• Potencia máxima: 20 kW (30 A)
• Dimensiones: 400 x 400 x 200 mm
• Grado de protección: IP65 (EN 60529)
• Tipo de control: PID autoadaptativo con autoajuste
• Entrada de medida: Sonda PT100 de 3 hilos
• Entrada de seguridad: Compatible con MTSu (flotadores) y NS2 (electrodos resistivos)
• Unidad de potencia: Relé de estado sólido tiristorizado 40 A
• Conexión: Regleta de bornes centralizada con 4 prensaestopas
