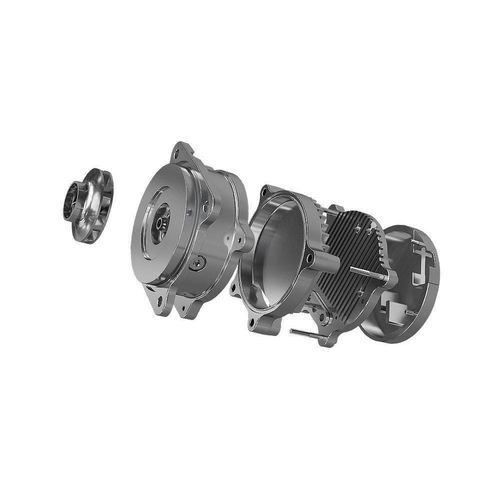

Bomba de hélice

para líquido de refrigeracióncon motor eléctricoestacionaria

Descripción general
Las bombas Gates para centros de datos están diseñadas para maximizar el flujo de fluido en un diseño compacto, buscando eficiencia energética y fiabilidad. Estas bombas adaptan la experiencia de Gates en gestión térmica para abordar las complejidades de los sistemas de refrigeración de centros de datos, con énfasis en el rendimiento en entornos críticos.

Principios de diseño
Gates definió la arquitectura de la bomba en función de los requisitos de la aplicación y la fiabilidad a largo plazo al evaluar las configuraciones de motor de flujo radial y de flujo axial por sus características electromagnéticas, térmicas y de embalaje. Se seleccionaron configuraciones de flujo axial cuando los objetivos de densidad de par y las restricciones de integración favorecían un motor compacto y de alta eficiencia. El diseño prioriza el encapsulado estanco y la separación del motor y la electrónica frente a posibles intrusiones de refrigerante.

Características y beneficios

• Diseñadas para la fiabilidad y optimizadas para la eficiencia en aplicaciones de refrigeración de centros de datos.
• La arquitectura de motor de flujo axial proporciona la mayor densidad de potencia y eficiencia — hasta ~25% de mejora frente a motores de flujo radial equivalentes.
• Diseño de rotor seco: mejora de la eficiencia del motor, durabilidad, fiabilidad y reducción del NVH en comparación con diseños radiales estándar.
• Compatibles con refrigerantes: diseñadas para una amplia gama de fluidos, incluidos mezclas PG25 y refrigerantes dieléctricos.
• Diseños modulares y escalables para acortar el tiempo de desarrollo y facilitar la personalización.
• Capacidades de doble montaje: disponibles en configuraciones de montaje en colector directo y en chasis para mayor flexibilidad de integración.
• Modelos estancos, compactos y escalables que aíslan motor/electrónica del riesgo por refrigerante.

Bomba axial trifásica (detalles de la familia de productos)
Los diseños de bombas axiales trifásicas buscan un alto flujo volumétrico con alta densidad de potencia en un paquete compacto. Las familias de tarjetas de control están aisladas para protección contra contaminación. Las gamas de potencia y voltaje soportadas se describen en la información del producto: niveles de potencia aproximados desde 100 W hasta 6 kW y tensiones de entrada DC de aproximadamente 12 V a 800 V. Estas bombas están pensadas para diseños en rack 4U+ y configuraciones side‑car; se están desarrollando diseños de mayor potencia (20 kW+) para soluciones de flujo súper alto.

Aplicaciones

• Diseños de CDU en rack 4U+ que requieren alto flujo en un pequeño volumen.
• CDUs side‑car que manejan grandes volúmenes de flujo y múltiples circuitos de refrigerante con grandes intercambiadores de placas.
• Torres y racks de refrigeración líquida de súper alto flujo (escenarios con L/min muy altos por rack).
• Aplicaciones de bombeo en bucle secundario y de agua de instalaciones donde se requiere alto flujo volumétrico a baja altura manométrica.

Recursos y herramientas
La documentación del producto y los recursos de apoyo se publican para esta familia de productos, incluidas hojas de producto y un folleto de la familia de soluciones para centros de datos. Se proporcionan herramientas de ingeniería y calculadoras (flujo/ presión y orientación ThermalPro) para ayudar a identificar las opciones de bomba adecuadas y las compensaciones de rendimiento a nivel de sistema.

Características técnicas / especificaciones

• Topología del motor: arquitectura de motor de flujo axial (opciones de rotor seco disponibles).
• Densidad de potencia: hasta ~25% de mejora en la eficiencia del motor frente a diseños equivalentes de flujo radial.
• Rango de potencia (orientativo): ~100 W a 6 kW (variantes de la familia de productos); en desarrollo diseños de 20 kW+.
• Tensión de entrada (orientativa): ~12 V a 800 V DC (variantes según producto).
• Opciones de montaje: colector directo y chasis (capacidades de doble montaje).
• Factor de forma: modelos compactos, estancos y escalables adecuados para configuraciones de rack 4U+ y side‑car.
• Compatibilidad de fluidos: diseñadas para una amplia gama de refrigerantes, incluidas mezclas PG25 y fluidos dieléctricos.
• Protección: opciones de placa de control aislada para reforzar la protección contra la contaminación y aislar la electrónica de la intrusión de refrigerante.
• Casos de uso objetivo: CDUs en rack, CDUs side‑car, refrigeración de centros de datos de súper alto flujo, bombas para bucles secundarios y agua de instalaciones.
