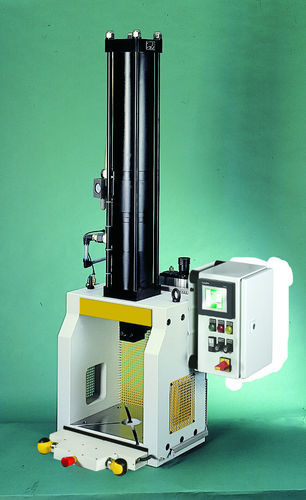

Prensa hidroneumática 150 HPPS

de formadode enganchepara ensamblaje

Descripción del producto
Prensa hidroneumática de bastidor en H HPPS con fuerza de prensado de 150 kN. Guiado por columnas, pieza de sujeción desmontable y cilindro hidroneumático para la generación de fuerza. Disponibles variantes de control y seguridad para integrar mandos de dos manos y el sistema modular SpiceFlex. Indicada para operaciones industriales de conformado, montaje y unión que requieren fuerza elevada y alta precisión.

Tabla de dimensiones
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Opciones de base

• X1 = carrera 50 mm con carrera útil 6 mm
• X1 = carrera 100 mm con carrera útil 6 mm
• X1 = carrera 50 mm con carrera útil 12 mm
• X1 = carrera 100 mm con carrera útil 12 mm, longitud de carrera a medida bajo pedido

Accesorios

• Conmutador de pie cableado con conector para SpiceFlex / D-Con
• Control de seguridad dos manos ZS08
• Control de seguridad dos manos ES07
• SpiceFlex modular
• Serie SE para control de seguridad dos manos sencillo

Especificaciones técnicas

• Tipo de prensa: prensa hidroneumática bastidor en H
• Accionamiento: con control (opcional)
• Altura de instalación: 303 mm
• Ancho de instalación: 353 mm
• Carrera / carrera útil: 50 mm / 6 mm (opciones disponibles)
• Fuerza de prensado (carrera útil): 150 kN
• Fuerza de prensado (avance): 6,5 kN
• Fuerza de extracción (retroceso): 6,2 kN
• Generación de fuerza: cilindro hidroneumático
• Presión de servicio: 6 bar
• Agujero de ubicación: Ø 25 H7
• Pieza de sujeción: pieza de sujeción desmontable
• Guía antivuelco: guía por columnas
• Tubo de conexión: 1/2''
• Control de seguridad dos manos ZS08: opcional
• Control de seguridad SpiceFlex: opcional
• Color estándar: RAL 7035
• Peso: 420 kg
